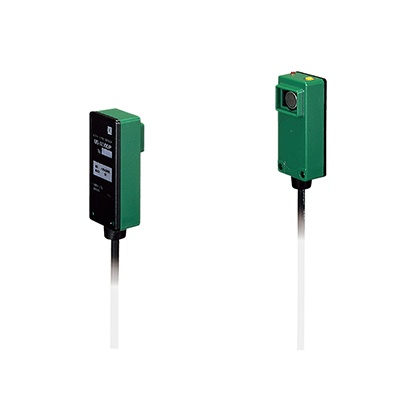

透過型超聲波傳感器 US-N300(US-N300-C5)
最適合透明薄、透明瓶的檢測
編 號：101472930
型 號：US-N300(US-N300-C5)
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
同品牌熱門推薦
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
最適合透明薄膜、透明瓶的檢測
|
特點
透明體也能可靠檢測
|
采用超聲波， 透明薄膜、透明瓶等透明體也能檢測。 |
|
厚度16mm的薄型
厚度16mm的薄型、緊湊機身。狹小空間也可輕松安裝。
簡便的控制功能
只需變更控制輸入線的連接，即可輕松進行吸音時ON/隔音時ON的動作切換。
種類
| 種類 | 形狀 | 檢測距離 | 型號(注1) | 輸出 | |
|---|---|---|---|---|---|
| 透過型 | 電纜長2m |
|
300mm | US-N300 | NPN開路集電極晶體管 |
| 電纜長5m | US-N300-C5 | ||||
附件
|
規格
| 種類 | 透過型 | |
| 型號 | US-N300 | |
| 檢測距離 | 300mm | |
| 檢測物體 | 20×20mm以上的透明體·半透明體·不透明體、10×10mm以上的孔 | |
| 電源電壓 | 12～24V DC±10％ 脈動P-P10％以下 | |
| 消耗電流 | 發送器：35mA以下，接收器：35mA以下 | |
| 輸出 |
NPN通用晶體管 ?最大流入電流：100mA ?剩余電壓：1V以下(流入電流為100mA時) |
|
| 輸出動作 | 通過控制輸入的處理選擇吸音時ON/隔音時ON | |
| 短路保護 | 配備 | |
| 反應時間 | 5ms以下 | |
| 工作狀態指示燈 | 紅色LED(輸出ON時亮起) | |
| 靈敏度調節器 | 配備持續可變調節器 | |
| 發送頻率 | 約220kHz | |
|
環 境 保 護 |
保護構造 | IP62(IEC)、防滴Ⅱ型(JIS) |
| 使用環境溫度 | 0～＋50℃(注意不可結露、結冰)，存儲時：－25～＋70℃ | |
| 使用環境濕度 | 35～85％RH，存儲時：35～85％RH | |
| 耐電壓 | AC1,500V 1分鐘 所有電源連接端子與外殼之間 | |
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表 | |
| 耐振動 | 頻率10～55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | |
| 耐沖擊 | 加速度100m/s2(約10G) X,Y和Z方向各3次 | |
| 材質 | 外殼： 聚碳酸酯 | |
| 電纜 | 0.2mm2 4芯(發送器：2芯)橡皮電纜，長2m | |
| 電纜延長 | 使用0.2mm2以上的電纜時，發送器和接收器的全長均可延長至100m | |
| 重量 | 本體重量：發送器 約80g、接收器 約85g | |
| 附件 | MS-N30(傳感器安裝支架)：發送器用、接收器用2個1套，調整螺絲刀：1把 | |
(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
尺寸圖
- 單位mm

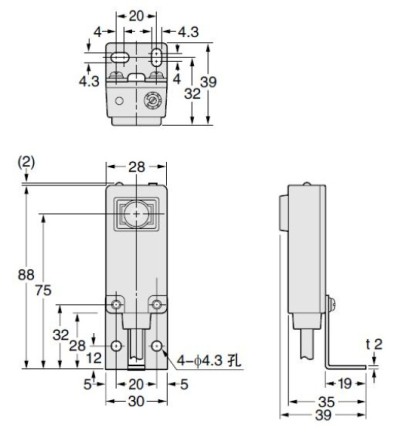

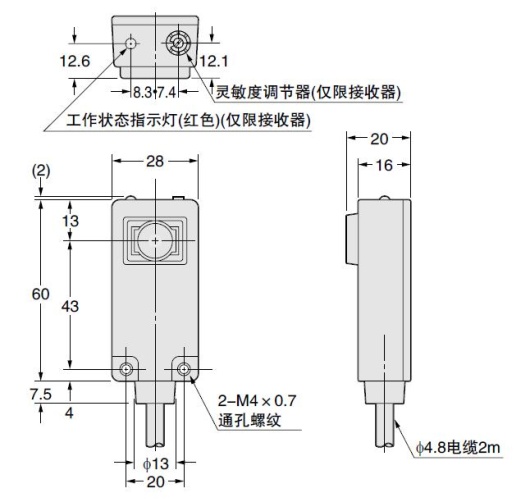

US-N300
傳感器
|

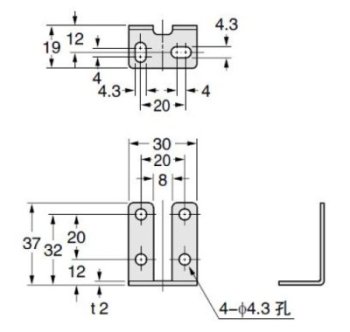

MS-N30
傳感器安裝支架(附帶)
|
|
用途
|
|
|
*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
