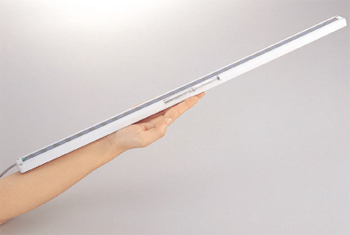

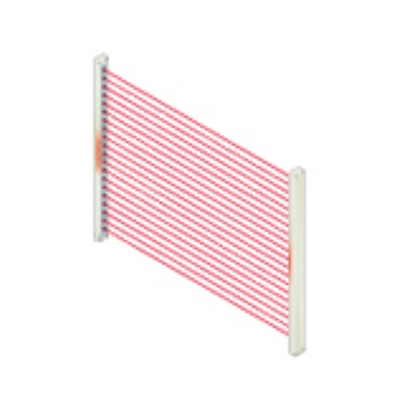

通用薄型區域傳感器 NA2-N系列 NA2-N12(NA2-N12-PN)

薄型13mm　最大檢測高度540mm

編 號：1014061062

型 號：NA2-N12(NA2-N12-PN)

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

資 料：點擊查看點擊下載

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

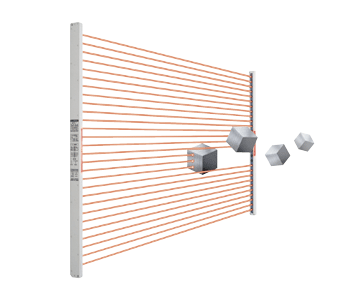

薄身13mm　最大檢測高度540mm

CE※1 Recognition※2 韓國S符號※3
※1 EMC指定適用
※2 Recognition認證 (5m電纜長度型除外)
※3 認證獲得(僅NA2-□-K)

特點

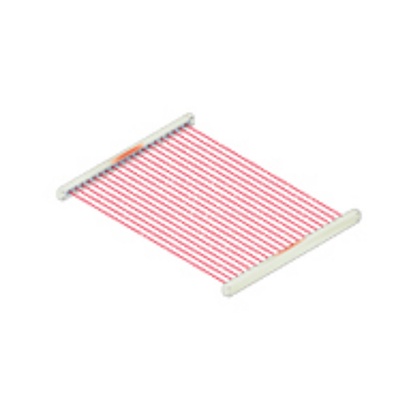

最大檢測高度540mm(28光軸)

實現了最大可達540mm(28光軸)的檢測高度。光軸間距20mm(最小檢測物體φ30mm)，檢測距離5m，滿足多種需求。

最大檢測高度540mm(28光軸)

清晰易見的大型作業指示燈

投光器和受光器兩面都裝有清晰易見的紅色作業指示燈，高度為102mm。 當檢測輸出直接連接作業指示燈輸入時，還可作為大型工作狀態指示燈使用。

清晰易見的大型作業指示燈

僅13mm厚的薄身材

僅13mm厚，30mm寬，薄身NA2-N系列。與您的設備正好吻合，不會(huì )干擾作業。

僅13mm厚的超薄身材

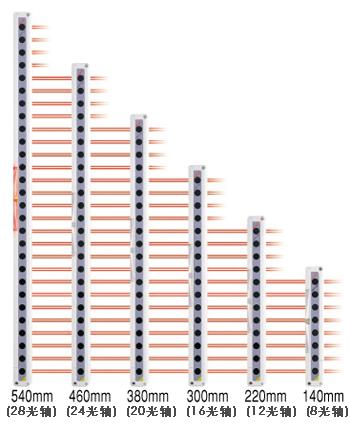

6種檢測高度

除原有的12、16和20光軸型外，此系列還包括8、24和28光軸型。有檢測高度從540mm(28光軸)至140mm(8光軸)的多種型號可供選擇。

6種檢測高度

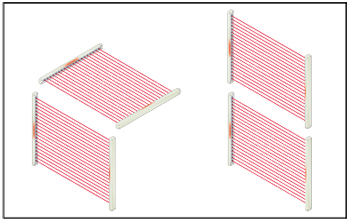

并行安裝的防干擾設置

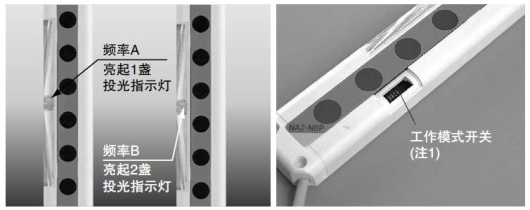

將兩個傳感器設為不同的投光頻率以防止相互干擾。同時使用兩個傳感器可進行更廣區域的檢測。設定頻率可根據亮起的投光指示燈數量確定。

并行安裝的防干擾設置

方便的投光停止功能

通過輸入一個外部信號可停止光軸輸出。當開始操作時此為有用的測試運行功能。

方便的投光停止功能

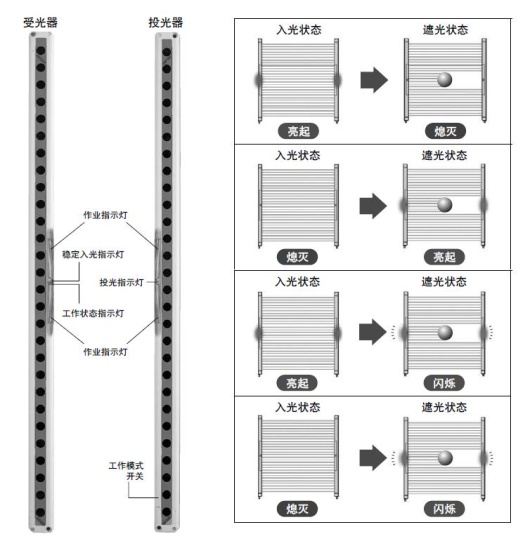

可選亮起動作

可選亮起動作

全球適用

符合CE標志的EMC指定，并取得UL Recognition認證。另備有已取得韓國S標志認證的產品。另外，還備有在歐洲需求量較大的PNP輸出型。


種類

種類 形狀 檢測距離 型號
(注1) 		光軸數 檢測高度
(mm) 		輸出
NPN輸出型 5m NA2-N8 8 140 NPN開路集電極晶體管
NA2-N12 12 220
NA2-N16 16 300
NA2-N20 20 380
NA2-N24 24 460
NA2-N28 28 540
PNP輸出型 NA2-N8-PN 8 140 PNP開路集電極晶體管
NA2-N12-PN 12 220
NA2-N16-PN 16 300
NA2-N20-PN 20 380
NA2-N24-PN 24 460
NA2-N28-PN 28 540
(注1)： 產品的銘牌上所標記的型號帶“P”符號的機型為投光器，帶“D”符號的機型為受光器。

5m電纜長度型

NPN輸出型中備有5m電纜長度型(標準長度為3m)。
請在型號末尾加注“-C5”進行訂購。
(例)NA2-N8的5m電纜長度型為“ NA2-N8-C5”

韓國S標志認證通過產品

NPN輸出型(5m電纜長度型除外)備有通過韓國S標志認證的產品。
請在型號末尾加注“-K”進行訂購。
(例)NA2-N8的韓國S標志認證通過產品為“ NA2-N8-K”


規格

光軸數 8光軸 12光軸 16光軸
型
號 		NPN輸出 NA2-N8 NA2-N12 NA2-N16
PNP輸出 NA2-N8-PN NA2-N12-PN NA2-N16-PN
檢測高度 140mm 220mm 300mm
檢測距離 5m
光軸間距 20mm
檢測物體 φ30mm以上不透明體(完全遮光物體)
電源電壓 12～24V DC±10％　脈動P-P10％以下
消
耗
電
量
(注2) 		投
光
器 		作業指示燈ON 0.7W以下 0.8W以下 0.9W以下
作業指示燈OFF 0.6W以下 0.7W以下 0.8W以下
受
光
器 		作業指示燈ON 0.7W以下 0.8W以下 0.9W以下
作業指示燈OFF 0.6W以下 0.7W以下 0.8W以下
輸出
NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：2V以下(流入電流為100mA時)
　　　　　　　　1V以下(流入電流為16mA時)

PNP開路集電極晶體管
?最大源電流：100mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：2V以下(源電流為100mA時)
　　　　　　　　1V以下(源電流為16mA時)
輸出動作 所有光軸入光時ON(一個或多個光軸遮光時OFF)
短路保護 配備
反應時間 10ms以下(使用防干擾功能時12ms以下)
指
示
燈 		投光器 投光指示燈： 綠色LED×2(投光時亮起，設定頻率A時1個LED亮起，設定頻率B時2個LED亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)
受光器 工作狀態指示燈：紅色LED(一個或多個光軸受干擾時亮起)
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)
※當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上的工作狀態指示燈會(huì )同時閃爍。
防干擾功能 配備
投光停止功能 配備
環
境
性
能 		保護構造 IP40(IEC)
使用環境溫度 －10～＋55℃(注意不可結露、結冰)，存儲時：-10～＋60℃
使用環境濕度 35～85％RH，存儲時：35～85％RH
使用環境照明度 白熾燈：受光面照明度3,000lx以下
耐電壓 AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
耐振動 頻率10～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時
耐沖擊 加速度500m/s2(約50G)　X,Y和Z方向各3次
投光元件 紅外線LED(投光波峰波長：950nm、調制式)
材質 外殼：耐熱ABS，前罩：聚酯，顯示罩：丙烯
電纜 0.2mm2?4芯橡皮電纜，長3m
電纜延長 使用0.2mm2以上的電纜時，投光器和受光器的全長均可延長至25m
重量(包括投光器和受光器) 本體重量：約350g
包裝重量：約550g 		本體重量：約400g
包裝重量：約600g 		本體重量：約450g
包裝重量：約650g
光軸數 20光軸 24光軸 28光軸
型
號 		NPN輸出 NA2-N20 NA2-N24 NA2-N28
PNP輸出 NA2-N20-PN NA2-N24-PN NA2-N28-PN
檢測高度 380mm 460mm 540mm
檢測距離 5m
光軸間距 20mm
檢測物體 φ30mm以上不透明體(完全遮光物體)
電源電壓 12～24V DC±10％　脈動P-P10％以下
消
耗
電
量
(注2) 		投
光
器 		作業指示燈ON 1.0W以下 1.1W以下 1.2W以下
作業指示燈OFF 0.9W以下 1.0W以下 1.1W以下
受
光
器 		作業指示燈ON 1.0W以下 1.1W以下 1.2W以下
作業指示燈OFF 0.9W以下 1.0W以下 1.1W以下
輸出
NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：2V以下(流入電流為100mA時)
　　　　　　　　1V以下(流入電流為16mA時)

PNP開路集電極晶體管
?最大源電流：100mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：2V以下(源電流為100mA時)
　　　　　　　　1V以下(源電流為16mA時)
輸出動作 所有光軸入光時ON(一個或多個光軸遮光時OFF)
短路保護 配備
反應時間 10ms以下(使用防干擾功能時12ms以下)
指
示
燈 		投光器 投光指示燈： 綠色LED×2(投光時亮起，設定頻率A時1個LED亮起，設定頻率B時2個LED亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)
受光器 工作狀態指示燈：紅色LED(一個或多個光軸受干擾時亮起)
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)
※當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上的工作狀態指示燈會(huì )同時閃爍。
防干擾功能 配備
投光停止功能 配備
環
境
性
能 		保護構造 IP40(IEC)
使用環境溫度 －10～＋55℃(注意不可結露、結冰)，存儲時：-10～＋60℃
使用環境濕度 35～85％RH，存儲時：35～85％RH
使用環境照明度 白熾燈：受光面照明度3,000lx以下
耐電壓 AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
耐振動 頻率10～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時
耐沖擊 加速度500m/s2(約50G)　X,Y和Z方向各3次
投光元件 紅外線LED(投光波峰波長：950nm、調制式)
材質 外殼：耐熱ABS，前罩：聚酯，顯示罩：丙烯
電纜 0.2mm2?4芯橡皮電纜，長3m
電纜延長 使用0.2mm2以上的電纜時，投光器和受光器的全長均可延長至25m
重量(包括投光器和受光器) 本體重量：約500g
包裝重量：約700g 		本體重量：約570g
包裝重量：約750g 		本體重量：約650g
包裝重量：約800g

(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：根據以下公式獲得消耗電流。

消耗電流＝消耗電量÷電源電壓

(例)NA2-N8(作業指示燈亮起時)
電源電壓為12V時，投光器的消耗電流為：
0.7W÷12V≈0.058A＝58mA

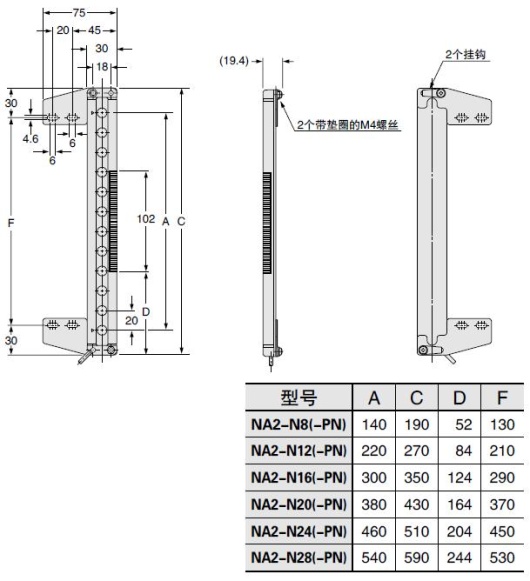

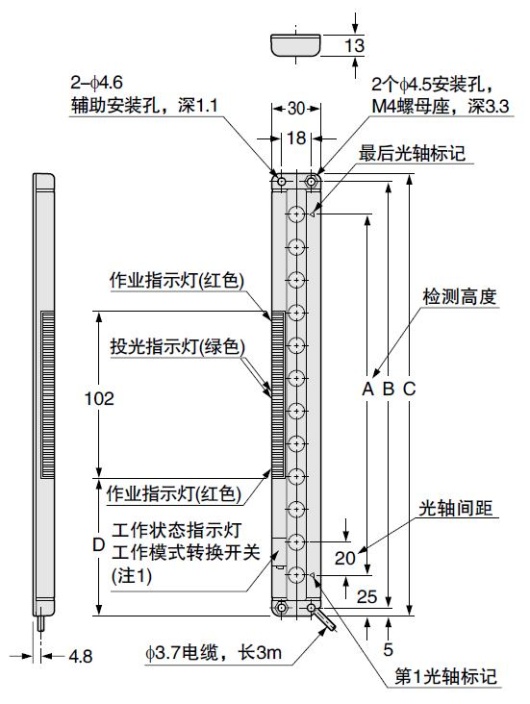

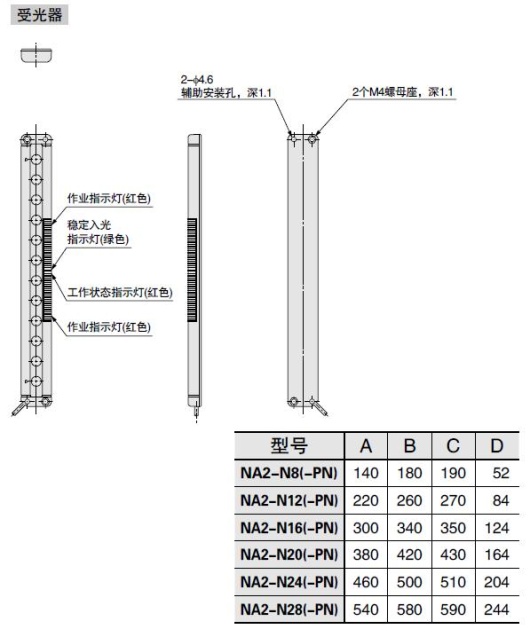

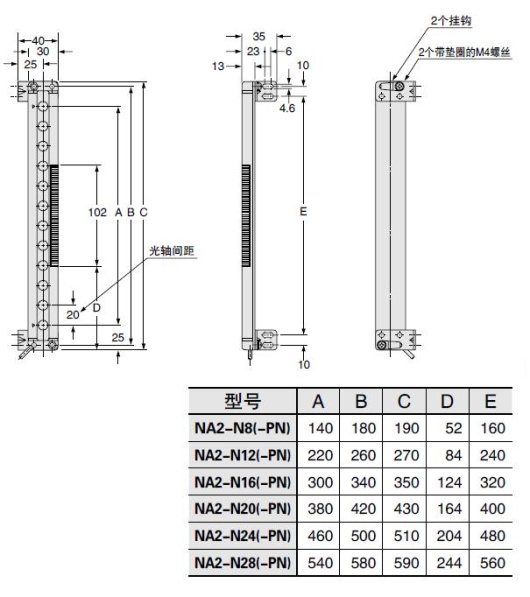

尺寸圖

  • 單位mm

NA2-N□
NA2-N□-PN

傳感器

NA2-N□ NA2-N□-PN
(注1)：從正面看，NA2-N8(-PN)安裝在右側。
NA2-N□ NA2-N□-PN

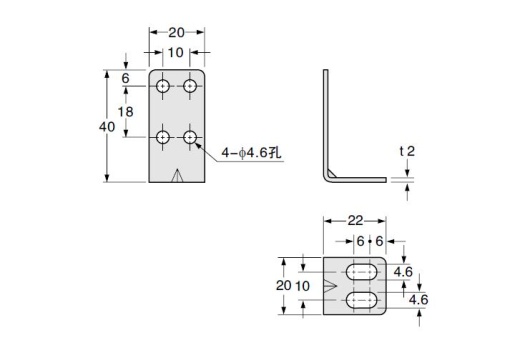

MS-NA1-1

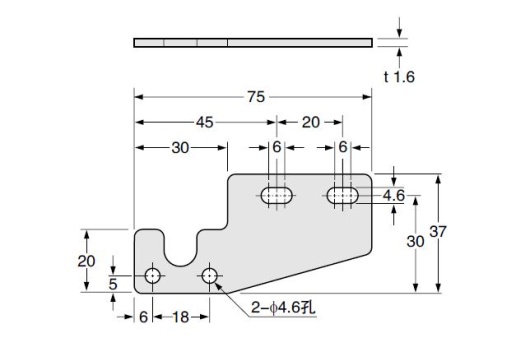

傳感器安裝支架(另售)

MS-NA1-1
材質： SPCC(光澤鍍鋅) 4個支架為一套 [附帶8個帶墊圈的M4螺絲(長18mm)(使用4個帶墊圈的螺絲)，8個螺母，4個掛鉤和4個帶墊圈的M4螺絲(長15mm)，帶墊圈的M4螺絲(長15mm)不可用于NA2-N系列。]

安裝圖
受光器安裝圖

MS-NA1-1

MS-NA2-1

MS-NA2-1
材質： SPCC(光澤鍍鋅)

4個支架為一套
[附帶8個帶墊圈的M4螺絲(長18mm)(使用4個帶墊圈的螺絲)，8個螺母，4個掛鉤，4個墊片和4個帶墊圈的M4螺絲(長15mm)，帶墊圈的M4螺絲(長15mm)不可用于NA2-N系列。]

安裝圖
受光器安裝圖

MS-NA2-1

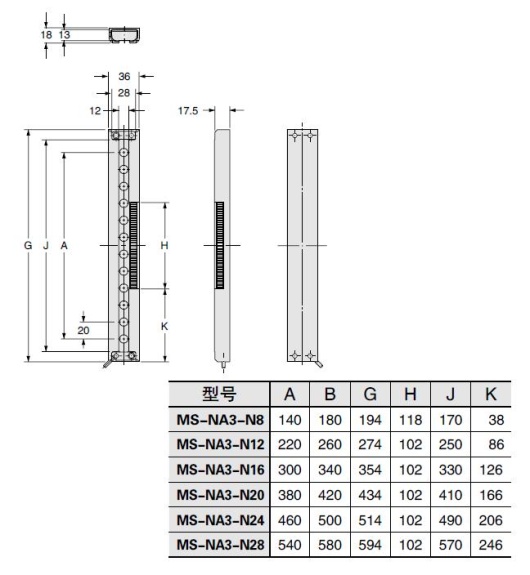

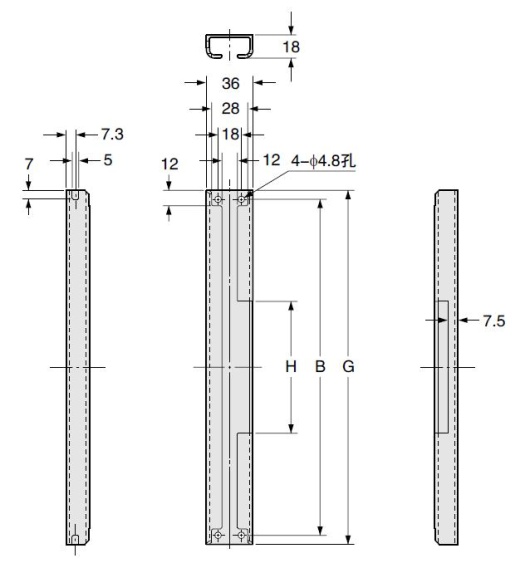

MS-NA3-N□

傳感器支撐支架(另售)

MS-NA3
(注1)：投光器和受光器兼用。

材質：鋁（黑色陽極氧化處理）
2個支架為一套

安裝圖
受光器安裝圖

MS-NA3-N

用途

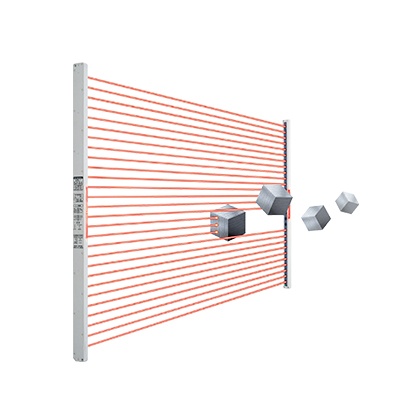

檢測路徑不確定的下落工件
檢測路徑不確定的下落工件
檢查卷筒
檢查卷筒
防止錯誤檢選
防止錯誤檢選

※使用無光澤管
注意： 設置傳感器時，請注意避免管上的反射光入光。

可選件

品名 型號 內容
狹縫透光罩 OS-NA2-N8 適用于8光軸 抑制投光量及受光靈敏度。
封口型：10個一套(5傳感器套)
檢測距離：
4m(單側安裝)
1.5m(兩側安裝)
OS-NA2-N12 適用于12光軸
OS-NA2-N16 適用于16光軸
OS-NA2-N20 適用于20光軸
OS-NA2-N24 適用于24光軸
OS-NA2-N28 適用于28光軸
傳感器安裝支架
(注1) 		MS-NA1-1 4個支架為一套
附帶8個帶墊圈的M4螺絲(長18mm)(使用4個帶墊圈的螺絲)，8個螺母，4個掛鉤，4個墊片和4個帶墊圈的M4螺絲(長15mm)。
(MS-NA1-1不附帶墊片。
帶有墊圈的M4螺絲(長15mm)不可用于NA2-N系列。)
MS-NA2-1
傳感器支撐支架 MS-NA3-N8 適用于8光軸 在強烈振動環境下支撐傳感器機身。
2個支架為一套
MS-NA3-N12 適用于12光軸
MS-NA3-N16 適用于16光軸
MS-NA3-N20 適用于20光軸
MS-NA3-N24 適用于24光軸
MS-NA3-N28 適用于28光軸
(注1)： 請勿將傳感器安裝支架固定在傳感器的前面。

狹縫透光罩

OS-NA2-N□

狹縫透光罩可保證投光或受光的光軸數，因而減少了相鄰傳感器間的干擾。當光線太強穿過物體時也可使用。卸下前罩(銘牌)，使用狹縫透光罩時檢測距離縮短。

傳感器安裝支架

MS-NA1-1

附帶帶墊圈的M4螺絲、螺母和掛鉤

傳感器安裝支架

MS-NA2-1

附帶帶墊圈的M4螺絲、螺母、掛鉤和墊片。

傳感器支撐支架

MS-NA3-N□
