變頻器MK300系列 AMK3000P72

精準控制，貼心功能 小型高性能變頻器MK300

編 號：1012626754

型 號：AMK3000P72（0.75kW 單項200V）

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

資 料：點擊查看點擊下載

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

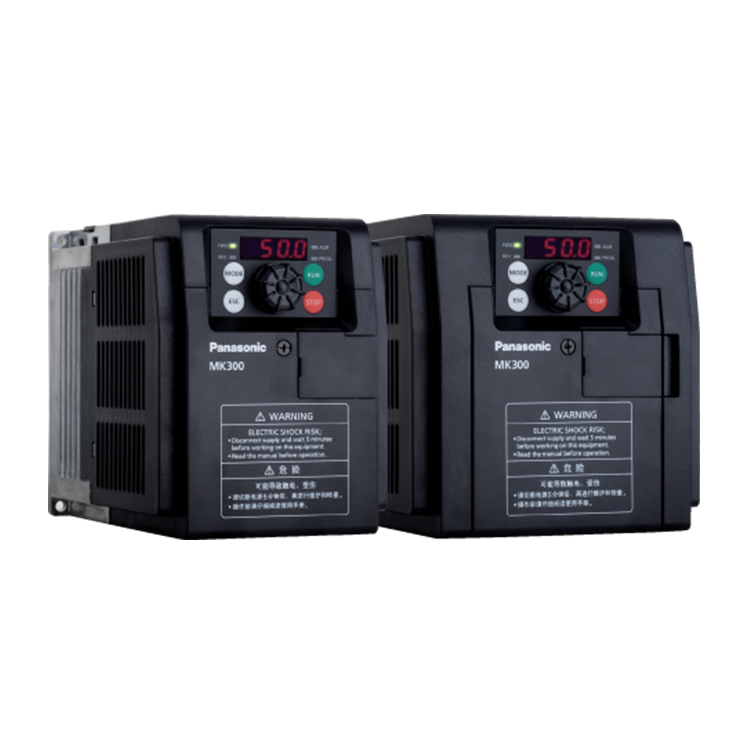

精準控制，貼心功能 小型高性能變頻器MK300

特點

控制性能優良的小型變頻器

■小型機中過負載及高力矩性能優良
■可選制式無傳感器矢量控制功能
可以驅動無編碼器的普通電機實現高精度和高響應速度。在低速0.5Hz時，可以實現200%轉矩輸出(無傳感器矢量控制模式下)。
注） 5.5kW以上，0.5Hz時150%轉矩輸出

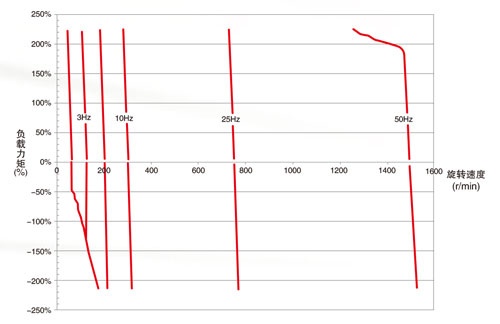

■速度—力矩特性示例
AMK3001P54(無傳感器矢量控制)
馬達：1.5kW 4P

針對標準負載與輕負載的雙重規格選定

產品明記出變頻器功率性能，方便用戶參考選型。針對特定行業，可達到小馬拉大車的效果。
■標準負載規格
過負載電流額定：額定輸出電流的150%，1分鐘。
可對應當前變頻器的標準負載規格的電機應用。
■輕負載規格
過負載電流額定：額定輸出電流的120%，1分鐘。
可對應比當前變頻器規格高一檔的電機應用。

■搬送機控制應用
通過力矩控制，在低速啟動等應用環境下，能夠發揮其優越的驅動能力。

豐富功能與應用

■對應紡織絡(luò )筒機功能
紡織繞線往復運轉功能，在如右圖所示的三角波模式的頻率下運行。
■更多的運行模式：
·隨機擺動模式 可以有效防止繞線堆積在同一點
·繞線長度停止模式 繞線累計一定長度后自動停止功能
·脈沖輸入長度計算模式 方便顯示統計繞線長度，計算結果可通信
·兩點模式 基準頻率隨繞線長度平滑最終變化至第二頻率

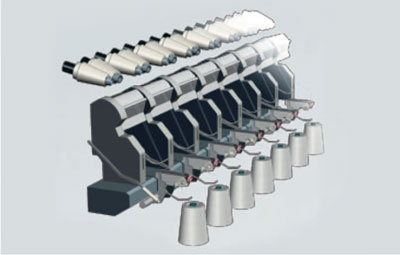

■紡織機械應用
應用于多數使用變頻器的紡織設備。

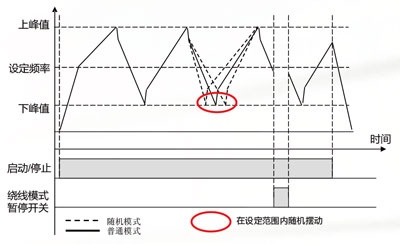

■紡織繞線往復運轉功能
繞線模式控制功能如圖所示的三角波模式的頻率下運行。

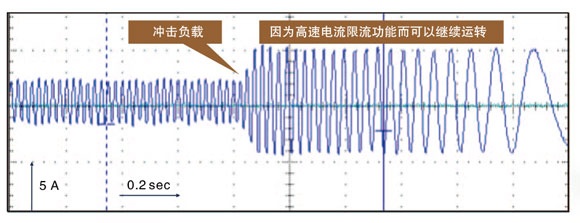

配備高速電流限流功能

即使因負載變動而在瞬間內流過過大電流，MK300也不會(huì )跳閘，而是繼續運轉，從而提高了生產性。對重型轉車臺的急速加速和面包、面類等粘性較高的物體的攪拌等有效。

操作簡便

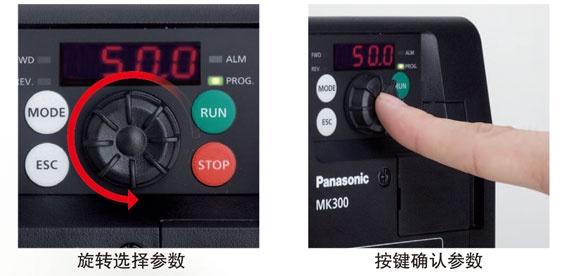

■旋鈕式快速選擇操作
包含確認按鈕的旋鈕，在參數選擇時可進行快速的選擇與設定。
提高了操作速度和精度。

維護自由

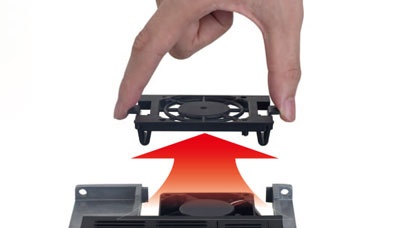

■冷卻風扇的簡單交換
冷卻風扇處的精巧設計，讓冷卻風扇的更換更加便捷。產品維護效率大大提高。

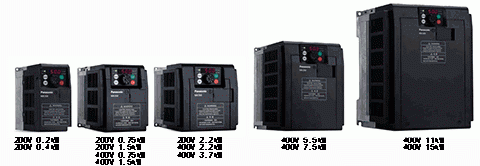

種類


項目 單相200V輸入型
(型號AMK300□□□2) 		三相400V輸入型
(型號AMK300□□□4)
0P2 0P4 0P7 1P5 2P2 0P7 1P5 2P2 3P7 5P5 7P5 011 015
標準負載規格 適用電機輸出(kW) 注1)
0.2
0.4
0.75
1.5
2.2
0.75
1.5
2.2
3.7
5.5
7.5
11.0
15.0
額定輸出電流(A) 注2)
1.5
3.0
5.0
8.0
11.0
2.6
4.0
6.0
9.5
12.0
17.0
23.0
31.0
額定輸出容量(kVA) 注3)
0.6
1.2
2.0
3.2
4.4
2.1
3.2
4.8
7.6
9.6
13.5
18.3
24.7
額定輸入電流(A) 注4)
3.9
8.0
12.6
18.5
23.8
3.9
6.0
9.0
14.3
15.6
22.1
29.9
40.3
電源容量(kVA) 注4)
0.9
1.8
2.9
4.3
5.5
3.1
4.8
7.2
11.4
12.4
17.6
23.8
32.1
輕負載規格 適用電機輸出(kW) 注1)
0.4
0.75
1.5
2.2
3.0
1.5
2.2
3.7
5.5
7.5
11.0
15.0
18.5
額定輸出電流(A) 注2)
1.9
3.5
6.0
9.6
12.0
3.6
5.4
6.9
11.1
17.0
17.0
31.0
38.0
額定輸出容量(kVA) 注3)
0.8
1.4
2.4
3.8
4.8
2.9
4.3
5.5
8.8
13.5
13.5
24.7
30.3
額定輸入電流(A) 注4)
5.1
9.1
15.2
22.3
25.8
5.4
8.1
10.4
16.7
22.1
22.1
40.3
49.4
電源容量(kVA) 注4)
1.2
2.1
3.5
5.1
5.9
4.3
6.5
8.2
13.3
17.6
17.6
32.1
39.4
重量
約1.0
約1.0
約1.4
約1.6
約2.0
約1.5
約1.6
約1.9
約2.0
約3.6
約3.6
約8.2
約8.3
注1): 適用電機是指使用4極標準電機時的最大適用容量。
選擇機型時，請確保變頻器額定輸出電流在電機額定電流以上。
注2): 變頻器的額定輸出電流因設定載波頻率而發生變化。請降低輸出電流加以使用。
注3): 額定輸出容量分別相對應單相200V輸入型、輸出電壓為230V AC以及三相400V輸入型、輸出電壓為 460V AC時的情形。
注4): 電源容量因電源側的阻抗而發生變化。請準備好標示值以上規格的電源。

規格


項目 規格
標準適用電機輸出(kW) 0.2kW～2.2kW 0.75kW～15kW
額定輸出
額定電壓 三相200V～230V AC(電源電壓比例) 三相380V～460V AC(電源電壓比例)
過負載電流額定 標準負載規格：額定輸出電流的150% 1 分鐘
輕負載規格：額定輸出電流的120% 1 分鐘
輸入電源 相數?電壓?頻率 單相200V～230V AC 50Hz/60Hz 三相380V～460V AC 50Hz/60Hz
電壓允許變動 額定輸入交流電壓的＋10％、－15％
頻率允許變動 額定輸入頻率的±5％
瞬間電壓降低耐量 165V AC 以上繼續運行 323V AC 以上繼續運行
降低至165V AC 以下時繼續運行15ms 降低至323V AC 以下時繼續運行15ms
輸出頻率 頻率范圍 V/F控制：0.2Hz～400Hz
無傳感器矢量控制：0.5Hz～120Hz
頻率顯示 數字顯示
頻率精度 模擬設定：最高設定頻率的±0.5％以?xún)?25℃±10℃)
數字設定：最高設定頻率的±0.01％以?xún)?-10℃～+50℃)
頻率分辨率 模擬設定時：0.1Hz(50Hz/60Hz模式時)
數字設定時：0.1Hz
變頻器控制方式 高載波頻率正弦波PWM控制(可選擇V/F控制、無傳感器矢量控制)
載波頻率(注3) ? V/F 控制設定時：可選擇9 種(0.8kHz～15kHz可變)
? 無傳感器矢量控制設定時：可選擇6 種(2.5kHz～15kHz可變)
(0.8kHz，1.1kHz，1.6kHz，2.5kHz，5.0kHz，7.5kHz，10.0kHz，12.5kHz，15.0kHz)
運行 運行?停止 ? 操作面板開關
? 可選擇1a接點信號、3線輸入(1a、1b接點信號)
? RS485 通信
? 可設定待機時間(0.1秒～100秒)
正轉?反轉 ? 操作面板開關
? 1a接點信號(可設定禁止反轉)
? RS485通信
點動運行 運行頻率0.2Hz～400Hz任意設定、加速?減速時間0.04秒～3600秒任意設定
停止模式 減速停止?慣性停止(選擇切換)
復位功能 停止信號復位?外部復位?面板復位(可設定)及電源復位
啟動頻率 在0.2Hz～60Hz任意設定
停止頻率 在0.2Hz～60Hz任意設定
瞬間停止再次啟動運行 重新啟動0Hz、重新啟動運行頻率、重新啟動速度搜索(選擇切換)
速度搜索 啟動時速度搜索(可設定)
再試功能 再試選擇：功能有/無、再試異常內容選擇
再試次數：1次～10 次任意設定
控制 頻率設定信號 面板設定(操作面板)：數字設定
外控操作模擬設定信號：
? 電位器(10kΩ、1/4W以上)
? 0V-5V DC、0V-10V DC
? 4mA-20mA、0mA-20mA
外控操作數字設定信號：
? PWM信號(信號周期：1ms～2000ms),脈沖輸入信號
? 頻率上升SW·降低SW·存儲SW信號
通信設定:RS485通信
電壓/頻率特性 基底頻率：在50Hz?60Hz固定、在45Hz～400Hz任意設定
3點式V/F模式：任意設定電壓、頻率
V/F曲線：恒定力矩·降低力矩模式(選擇切換)
力矩提升 0～40%任意設定、自動力矩提升(可選擇)
加速?減速時間 0.04秒～3600秒(加速?減速個別設定)
加減速特性 直線、S字加減速(可選擇)
第2功能選擇 選擇第2功能(加速?減速時間、力矩提升、電壓/頻率特性
(基底頻率?3點式V/F模式)、電子熱敏、模擬頻率設定)
多段速頻率設定 ? 多段速運行:最多可設定16段速(任意設定頻率)
? 定時器運行:最多可設定8段速(任意設定頻率)
可與加速?減速時間進行鏈接
頻率跳躍設定 最多可設定3處(頻率跳躍幅度在1Hz～10Hz之間任意設定)
上限頻率設定 0.2Hz～400Hz任意設定
下限頻率設定 0.2Hz～400Hz任意設定
偏置?增益頻率設定 偏置頻率:-99%～250%任意設定
增益頻率:0～500%任意設定
外部停止功能 外部異常停止、慣性停止(選擇設定)
PID功能 PID控制模式(可設定)
離線自動調諧功能 電機常數的自動調諧
冷卻風扇ON/OFF控制 可設定
通信功能 ? 接口:RS485串行通信
? 通信速度:4800bps/9600bps/19200bps/38400bps/57600bps/115200bps(可選擇)
? 協議:MEWTOCOL-COM/Modbus-RTU/Modbus-ASCII(選擇切換)
? 通信方式:半雙工方式
? 最多連接臺數:31臺
? 最大傳送距離:500m(總接線長度)
制動 再生制動力矩 ? 200V 0.2kW：100%以上
0.4kW：80%以上
0.75kW～2.2kW：20%以上
? 400V 0.75kW～15kW：20%以上
直流制動 在停止頻率以下動作
? 制動力矩水平:0～100
? 制動時間:0.1秒～120秒任意設定
輸出信號 模擬輸出 輸出規格:0V～10V DC(最大1mA)
輸出功能:輸出頻率?輸出電流比例(選擇切換)
開路式集電極輸出 輸出規格:最大額定50V DC、50mA
輸出功能: 運行信號、到達信號、過負載警報、頻率檢測、反轉信號、異常警報、電流檢測、定時器結束信號、輸出頻率/電流比例PWM 信號(周期1ms)(可選擇)
繼電器輸出 輸出規格:1c接點(接點容量230V AC、0.25A電阻負載，30V DC、1A電阻負載)
輸出功能:運行信號、到達信號、過負載警報、頻率檢測、反轉信號、異常警報、電流檢測、定時器結束信號(可選擇)
顯示 運行?控制狀態 輸出頻率、線速度顯示(選擇切換)、旋轉方向
輸出電壓、內部直流電壓、設定頻率、通信站號、定時器運行次數、警報種類、控制電路端子狀態 (輸入信號、輸出信號)、運行狀態、PID(設定值、測定值、輸出值)、自動調諧進行狀況、累積運行 時間、累積風扇運行時間
異常內容 保護功能動作時顯示符號(異常內容可存儲4次)
保護 電流限制 在額定輸出電流的1%～200%下可設置限流功能
跳閘(停止) 瞬時過電流(SC1-6)、溫度異常(OH)(注2)
過電流(OC1-3)、過負載·電子熱敏繼電器(OL)、電壓不足(LU)、過電壓(OU1- 3)、冷卻風扇故障(FAn、FAn2)、外部異常(AU)、操作異常(OP)、CPU 出錯(CPU).
防止失速功能 防止過電流失速、防止過電壓失速
環境 使用周?chē)鷾囟?濕度 -10℃～+50℃(注1)(應無凍結)、90%RH以下(應無凝露)
保存溫度?濕度 -25℃～+65℃、95％RH以下
振動 5.9m/s2(0.6G)以下
標高 標高1000m以下
使用場所 室內、應無腐蝕性氣體、可燃性氣體、油霧、灰塵
保護構造 IP20盤內安裝形
冷卻方式 0.75kW以下：自冷、1.5kW～15kW：風冷


(注1): 橫向緊密安裝時為－10℃～＋40℃，5.5kW～15kW輕負載規格時溫度：-10℃～+40℃。
(注2): 輸出頻率低時，溫度保護水平會(huì )自動變化。
(注3): 輸出頻率低時，變頻器內部會(huì )自動變換載波頻率。

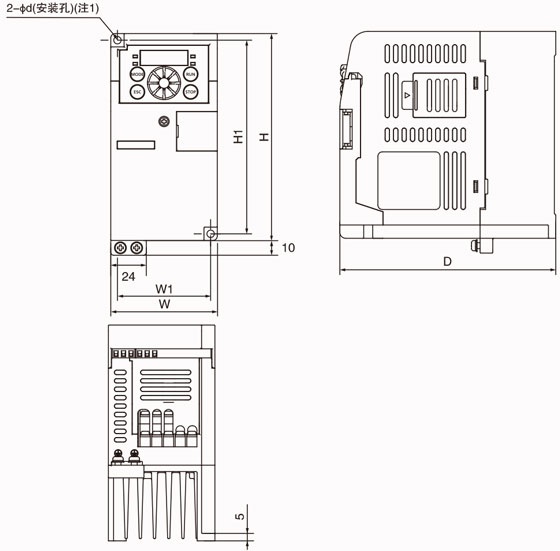

尺寸圖

  • 單位mm

本體

(單位:mm)

0.75kW以上的場合

200V/0.2kW,0.4kW的場合

AMK300-REM1 操作面板(配件另售)

■單相200V輸入型

(單位:mm)

變頻器容量 W1 W H1 H D Φd
AMK3000P22
63
72
131
140
146
5
AMK3000P42
AMK3000P72
100
110
130
140
156
5
AMK3001P52
AMK3002P22
130
140
130
140
156
5

■三相400V輸入型

(單位:mm)

變頻器容量 W1 W H1 H D Φd
AMK3000P74
100
110
130
140
156
5
AMK3001P54
AMK3002P24
130
140
130
140
156
5
AMK3003P74
AMK3005P54
150
160
190
200
185
5
AMK3007P54
AMK3000114
204
220
265
280
198
7
AMK3000154
注1): AMK300114、AMK300154安裝孔使用M6螺絲，其他安裝孔使用M4螺絲。
注2): 安裝孔使用M3螺絲。

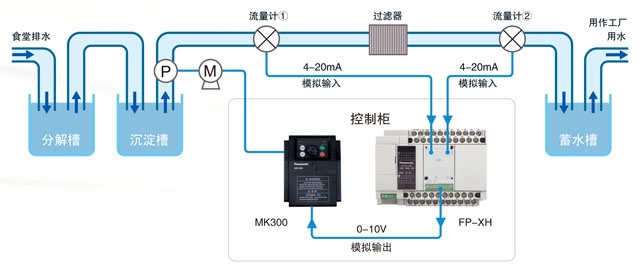

系統構成

使用本公司小型PLC和MK300來控制水槽泵壓

應用說明

■對工廠內食堂排水進行細菌分解，用泵汲取沉淀槽內蓄積的清水，經過過濾器過濾后，作為工業用水送至蓄水槽。
■用MK300來控制電機速度，從而調整泵的壓力。
■利用PLC[FP-XH]向MK300輸出速度指令，利用(0-10V)模擬信號。
■從FP-XH輸出的速度指令(0-10V模擬輸出)依據流量計②的值。流量計的值變小后，為提高泵壓，增加模擬輸出值。
■流量計①和流量計②的差值超過一定值后，判斷為過濾器堵塞，從FP-XH輸出更換信號。
■將模擬I/O插件(AFPX-A21)安裝到 FP-XH后，可對應兩個流量計的模擬輸入和MK300的模擬輸出，通過利用安裝
面積較小的擴展插件，同時組合使用變頻器MK300，從而為控制柜的小型化作出大貢獻。

小型可編程控制器 FP-XH系列產品介紹

■高速、高性能
基本命令: 5k步內0.04μs；默認32k的大容量(14點機型16k)，程序/寄存器3檔容量切換。
■位置控制
全部通道，最高速達100kHz，最大6通道高速脈沖輸出，直線插補、原點復位、重復動作等多功能運動控制。
■擴展性與兼容性
系列豐富的擴展插卡和擴展單元，最大可至452點；同時擴展4ch通信；與現存的FP-X程序可共通使用。
■通信
端子臺式 RS232C通信口，無需插卡的PC-Link；擴展RS485通信插卡，最大可實現16臺控制單元的數據共享。

可選件

品名 型號 形狀 電源電壓 通信方式 功能 主要特征
MK300操作面板 AMK300-REM1 MK300
變頻器本體
供給(+5V) 		RS485 遠程操作功能
參數復制功能
變頻器多臺控制功能 		無需其他電源(MK300本體供給)
無需專用連接電纜(可用市售標準LAN纜線連接)
利用2個M3螺絲即可實現安裝
