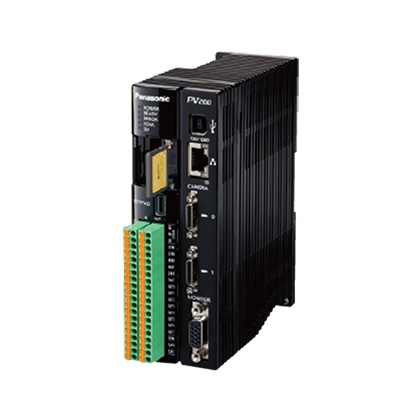

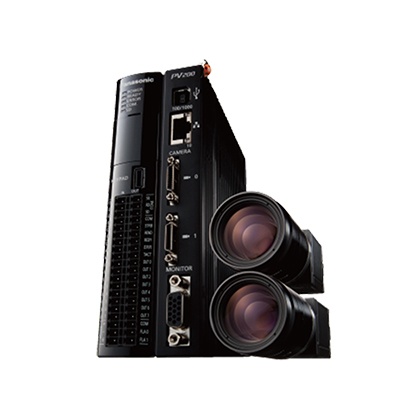

圖像處理裝置 PV200系列ANPV0202ADP
彩色/ 灰度復合機。以4M灰度攝像機為首。高精度、高功能圖像處理。兼顧檢查可靠性的提高和工序工時的削減的小型機型。
編 號：101518286
型 號：ANPV0202ADP
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
兼顧檢查可靠性的提高和工序工時的削減
|
|
|
CE 已取得。
CE : EMC指令
特點
強大的配置與精悍機身的組合
可引進最高級別的高精度、高功能圖像處理工序工時的節省程度達到前所未有的水平。
完美的裝置作為彩色/ 灰度復合機閃亮登場。

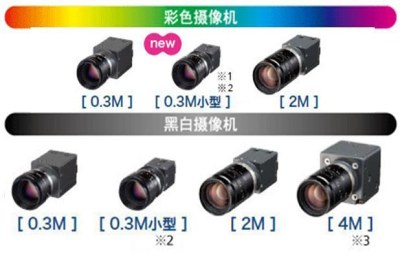

攝像機陣容
以4M灰度攝像機為首，備有6款攝像機。
產品陣容中新增0.3M黑白小型攝像機。相較于以往的0.3M黑 白攝像機，實現了進深約為20mm的小型化尺寸。
|

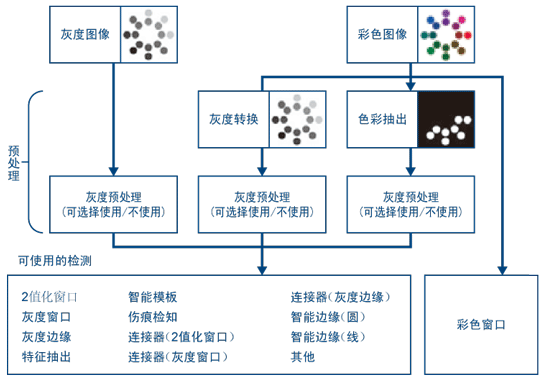

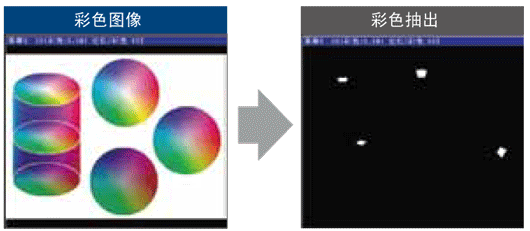

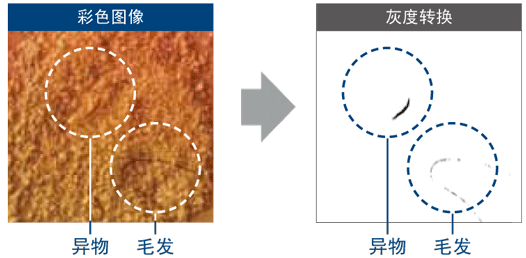

彩色/灰度復合檢查的構成
|
|
|

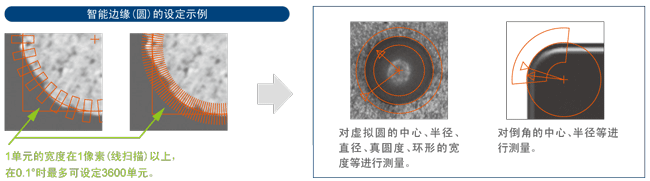

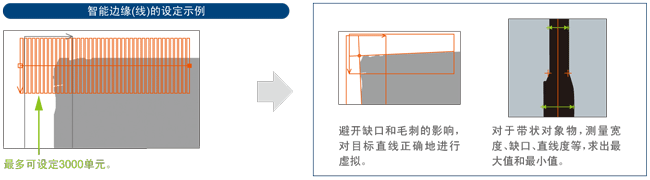

智能邊緣(圓)/(線)
簡單、輕松地進行復雜的測量
正確地虛擬于圓、線。在1個區域內，圓的邊緣點最多可檢測到3600點，而線的邊緣點最多可檢測到3000點，從而飛躍性地提高了精度，可進行尺寸、位置測量。同時，大幅度地削減了設定工時。
|
|
|

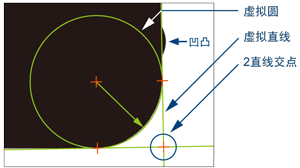

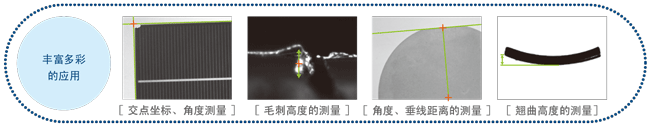

幾何運算
無需運算公式即可算出距離、交點、中線
2該功能可求出2點間距離、2直線的交點、2直線的中線、垂線距離、虛擬橢圓等。通過同時使用智能邊緣(圓)/(線)，可將對象物擬作幾何學圖形，無需編制運算公式，即可求出坐標、距離、尺寸、角度。
|
|

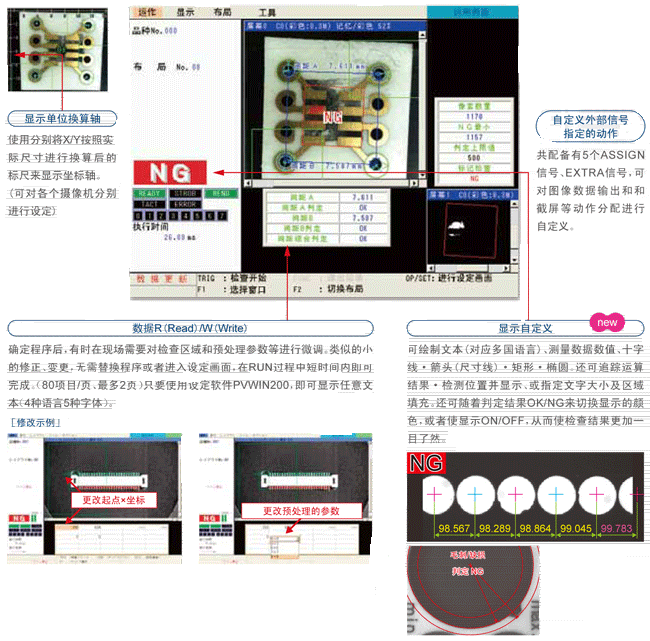

自定義畫面
從圖像處理裝置的導入評估到導入后的正式生產運行，在各個環節中追求高生產性、工作效率、使用便利性，減輕用戶的負擔，縮短時間，顯示正確的檢查信息。
|

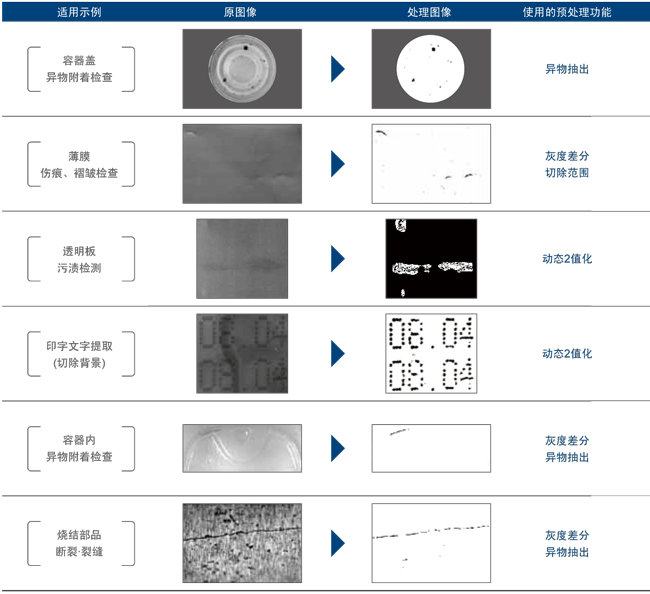

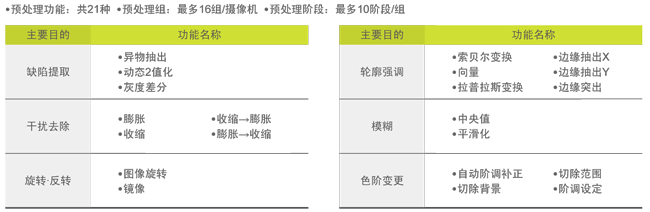

灰度預處理功能
備有21種豐富的灰度預處理功能。即使是照明不均勻或產生干擾的圖像，也可實現更穩定的檢查。
|
|
設定軟件PVWIN200
可使用拖放，便于操作
拖動目標圖像，放到PVWIN200畫面上后開始操作。利用向導視圖的圖標向導，可對檢查條件設定進行編制、變更。

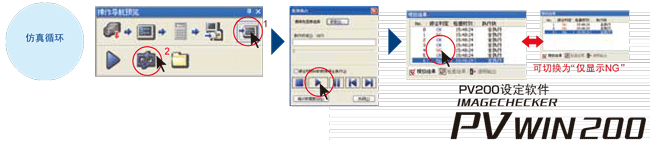

利用仿真循環進行調試
可利用連續仿真和數據記錄來高效率地執行設定數據的修正、驗證?？衫脤С龉δ軐υO定數據的變更履歷進行管理。
|
種類
本體
| 項目 | 規格 | 訂貨產品號 |
|---|---|---|
| 圖像處理裝置 PV200 |
PhotoMOS輸出 2攝像機型 |
ANPV0202ADP |
攝像機?手柄?監控器?攝像機安裝支架
| 項目 | 規格 | 訂貨產品號 | |
|---|---|---|---|
| 攝像機 | 0.3M彩色攝像機 | 0.3M | ANPVC2040 |
| 0.3M彩色小型攝像機 | 0.3M | ANPVC6030 | |
| 2M彩色攝像機 | 2M | ANPVC2260 | |
| 0.3M黑白攝像機 | 0.3M | ANPVC1040 | |
| 0.3M黑白小型攝像機 | 0.3M | ANPVC5030 | |
| 2M黑白攝像機 | 2M | ANPVC1210 | |
| 4M黑白攝像機 | 4M | ANPVC1470 (注1) | |
| 攝像機電纜 | 3m | ANPVC8103 | |
| 5m | ANPVC8105 (注3) | ||
| 10m | ANPVC8110 (注3) | ||
| 耐彎曲攝像機電纜 | 3m | ANPVC8103R | |
| 5m | ANPVC8105R (注3) | ||
| 10m | ANPVC8110R (注3) | ||
| 小型攝像機用電纜 | 3m | ANPVC8203 | |
| 5m | ANPVC8205 | ||
| 10m | ANPVC8210 | ||
| 手柄 | 附帶3m電纜:CE品 | ANPVP03 | |
| 附帶10m電纜:CE品 | ANPVP10 | ||
| 鏡頭 | 0.3M攝像機用 | f=6 C帶鎖鏡頭 | ANB842NL |
| f=8.5 C帶鎖鏡頭 | ANB843L (注2) | ||
| f=16 C帶鎖小型鏡頭 | ANB845NL | ||
| f=25 C帶鎖小型鏡頭 | ANB846NL | ||
| f=50 C帶鎖鏡頭 | ANB847L | ||
| f16 C帶鎖超小型鏡頭 | ANM88161 (注2) | ||
| f=25 C帶鎖超小型鏡頭 | ANM88251 (注2) | ||
| f=50 C帶鎖小型鏡頭 | ANM88501 | ||
| 百萬像素攝像機用 | f=16 C帶鎖鏡頭 | ANPVL162 | |
| f=25 C帶鎖鏡頭 | ANPVL252 | ||
| f=50 C帶鎖鏡頭 | ANPVL502 | ||
| 中間環(注4) | C帶鎖/CS帶鎖透鏡共用 | 環套（40, 20, 10, 5, 1, 0.5mm 各1個） | ANB848 |
| 5mm中間環 1個 | ANB84805 | ||
| 推薦監控器(電纜) | XGA監控器 | DC24V、10.4英寸 | ANPVM11021 |
| VGA監控器?XGA監控器用 | 監控器電纜：3m | ANMX83313 | |
| 監控器電纜：5m | ANMX83315 | ||
| 其他 |
攝像機安裝支架 (4M彩色攝像機用) |
- | ANPVH005 |
| (注1) | 攝像機電纜僅限使用3m。 |
|---|---|
| (注2) | ANB843L、ANM88161、ANM88251 無法與0.3M黑白小型攝像機組合使用。 |
| (注3) | ANPVC8105、ANPVC8110、ANPVC8105R、ANPVC8110R 無法用于4M黑白攝像機。 |
| (注4) |
若購買攝像機，將附上中間環(1mm×2個、0.5mm×1個)。 |
尺寸圖
- 單位mm

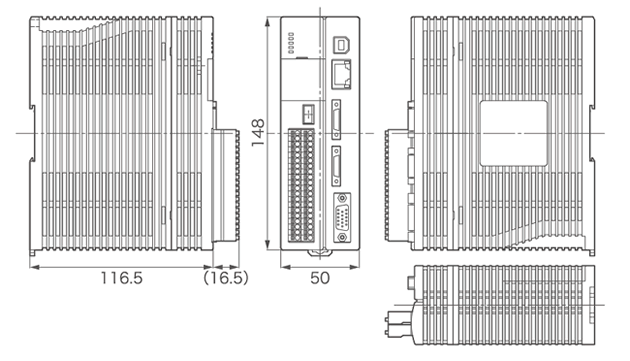

本體(控制器)
ANPV0202ADP
|

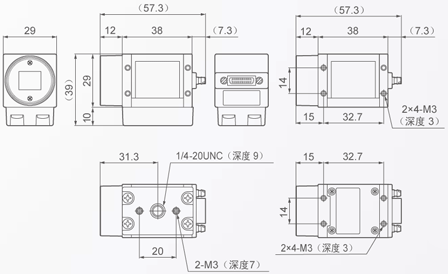

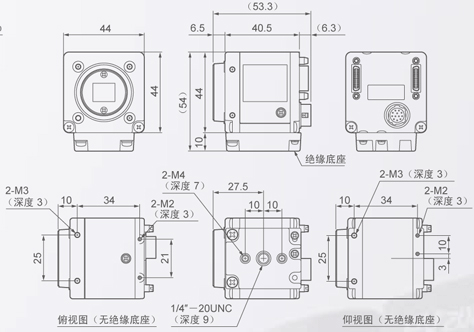

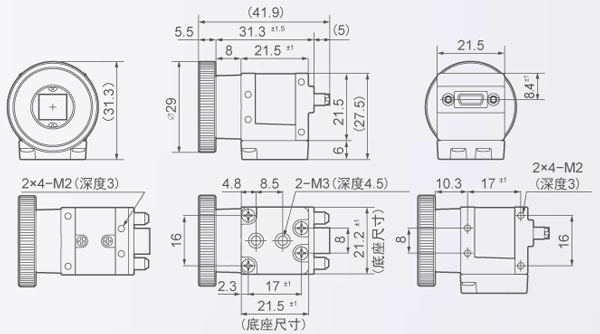

攝像機
|
|
|

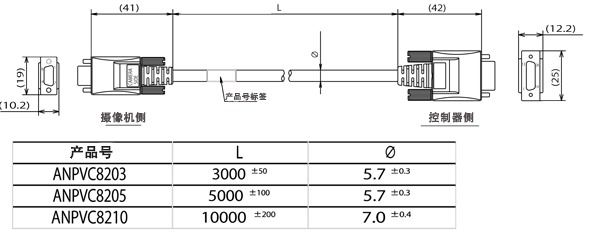

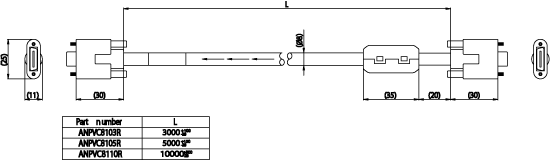

攝像機電纜
|
|
|

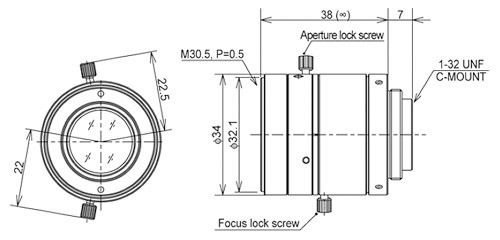

鏡頭

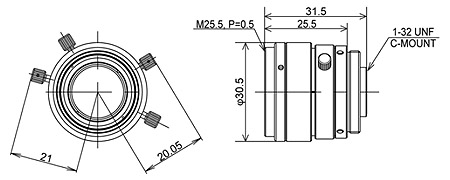

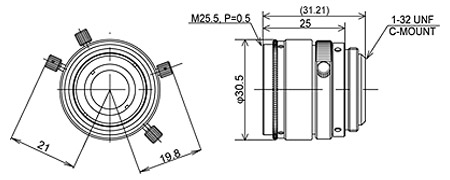

0.3M攝像機用鏡頭
|
|
|
|
|

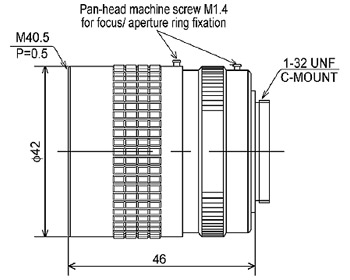

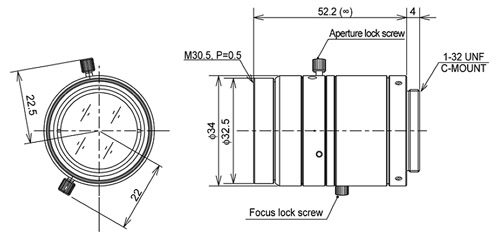

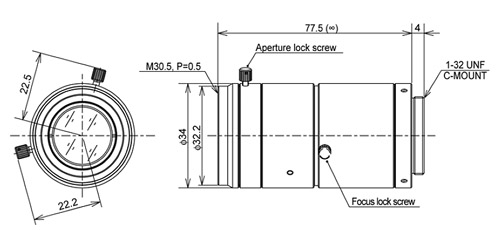

百萬像素攝像機用鏡頭
|
|
|

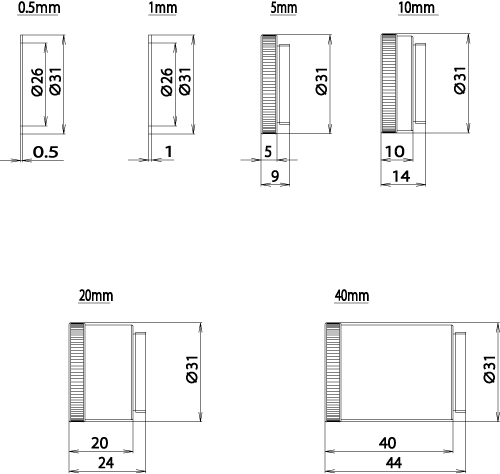

中間環
中間環
|

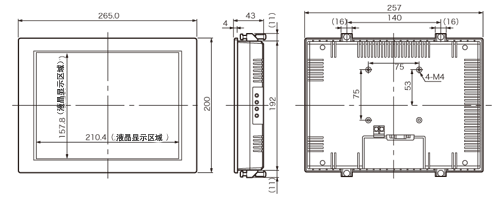

顯示器／顯示器電纜
|
VGA監視器電纜
|

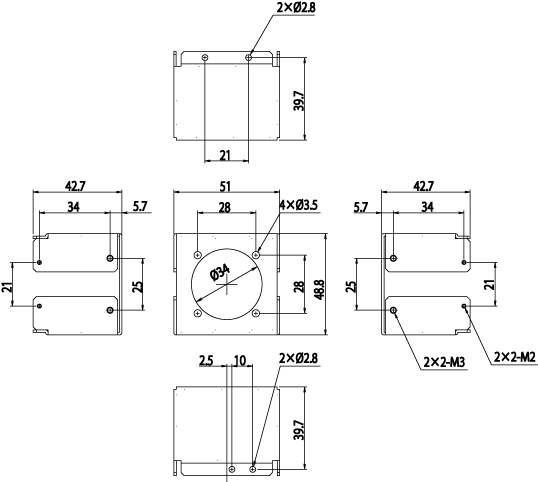

攝像機安裝支架(ANPVC1470用)
|

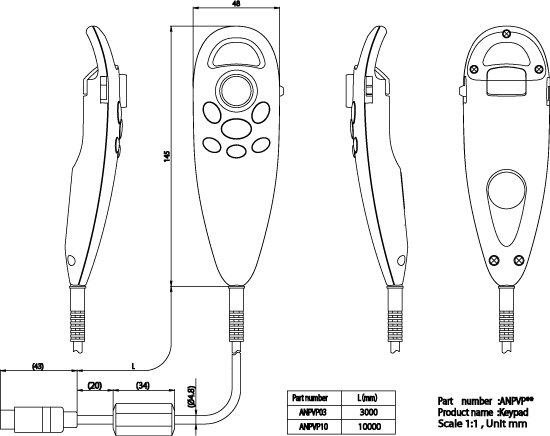

操作手柄
|

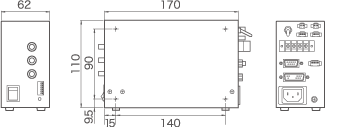

LED照明用數字電源
ANB86001
|
ANB86003
|

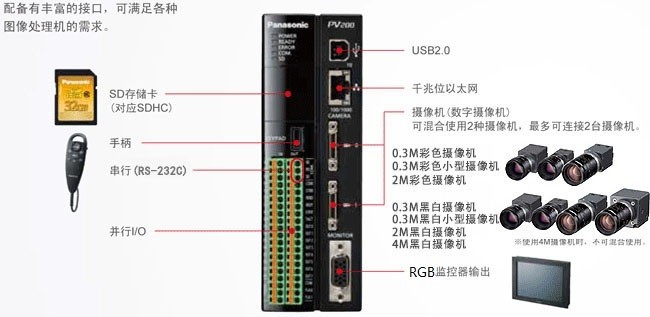

系統構成
|
