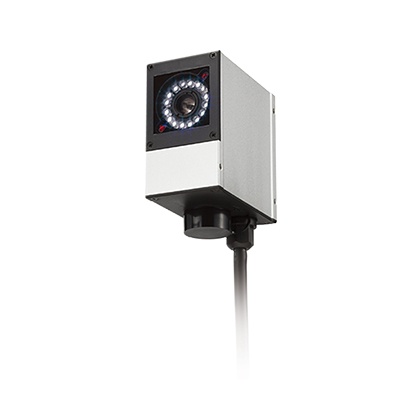

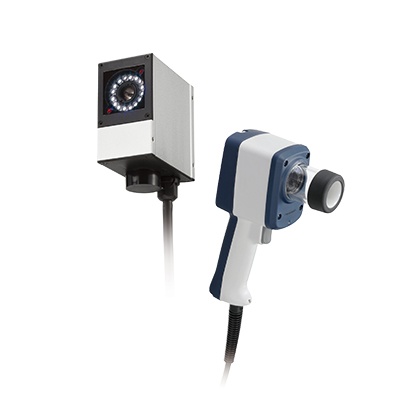

二維編碼讀取器 PD60/PD65
通過預處理功能實現的圖像修正及以獨創(chuàng )的解碼功能，提高了辨別力。
編 號：101520281
型 號：PD60/PD65
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
通過預處理功能實現的圖像修正及以獨創(chuàng )的解碼功能，提高了辨別力。
|
|
|
CE 已取得。
CE : EMC指令
特點

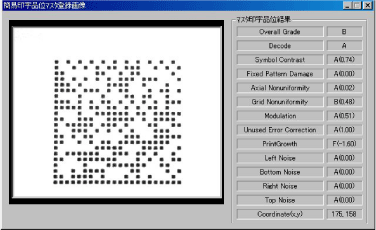

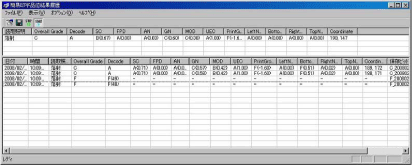

基于國際標準規格ISO/IEC15415的“二維碼打印質量驗證功能”
不僅是讀取，還可對制造工序、制造現場的打印質量進行監控，從而可事先檢測到劣化。
通過將劣化信息反饋到激光打標機等刻印機，可有助于構建穩定的追溯體系。
【ISO/IEC的打印質量參數】
| 項目 | 規格 |
|---|---|
| Decode | 是否可進行解碼(二維碼化) |
| Symbol Contrast | 二維碼的對比 |
| Fixed Pattern Damage | 二維碼固定模式的損壞數量 |
| Grid Non-uniformity | 二維碼中各單元格的偏差程度 |
| Axial Non-uniformity | 二維碼的失真程度 |
| Modulation | 二維碼內的亮度偏差程度 |
| Unused Error Code | 二維碼的錯誤訂正不使用率 |
|
|
耐油結構（IP67G）即使附有油垢也不必擔心。
十分重視用戶的使用環境,即使工作手套上附有機油及清洗劑也能放心使用實現同行業中絕無僅有的耐油結構（IP67G） 。(IP67G只限于、裝有USB連接器蓋時使用。)
200mm的檢查范圍。
考慮到現場設備安裝所需的200mm的檢查范圍(ANPD060-25)。
可控制照明。
可控制照明
不會(huì )受到記號標注對象物背景,反射條件及材料的影響,可獲得穩定的讀取效果。
|
|
可控制照明(僅限PD65)
通過2種照明的自動切換功能可進一步提高直接標識的讀取精度,并可測定最佳狀態下的拍攝情況。
以雙信號來讀取。（僅限PD65）
|
提高讀取精度。
以超過20年的松下電工圖像處理經驗開發了獨特的算法。大幅度提高了難以讀取可刻印二維碼的讀取精度,增強了以新的預處理功能實現的圖像修正及以新的程序實現容錯能力。
|
真實圖像保存功能。
實現了跟蹤管理(歷史數據管理)可把錯誤圖像(或所有圖像)保存到實體中。此外, 通過免費的專用工具軟件"PDTOOL"可轉發至電腦,并可實時保存到指定的文件夾中。
便于維修的結構。
為便于今后商品中發生故障時也能更換控制器應以帶耐油結構的連接器連接電纜部分?？杀苊饩砝p接線的繁瑣作業,且擁有立刻恢復現場原狀的合理性結構。
可簡單設定其他功能的專用工具軟件「PDTOOL」。
強化了專用工具軟件「PDTOOL」的功能，可簡單設定其他更高級的功能?？蓮谋竟揪W(wǎng)頁中免費下載。

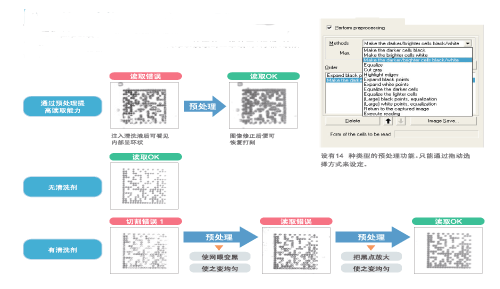

以預處理功能進一步提高解碼能力。
預處理指在難以讀取的2D碼圖像中，通過各種獨創(chuàng )的十算法來方便讀取?？勺x取以往通過刻字機刻印在金屬表面難以讀取的二維編碼(污垢，缺陷，傾斜，顛倒，黑白顛倒)。
|

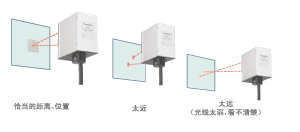

采用光線引導紅色LED后便可安裝，并可簡單設定。
2束引導光線可大力協助現場的設置。在紅色LED光的引導下，即可發現最佳設置點。
|
|
應用
對應于為各種各樣的用途而印刷的二維編碼。
|
|
|
|||||||||
印刷種類（直接印刷）
激光印刷的二維編碼
液晶玻璃/晶片/印刷電路板等
打印機
金屬部件/引擎等
噴墨印刷
汽車零部件/包裝/
紙，紙板/印刷電路板等。
種類
| 名稱 | 內容 | 訂貨產品號 | |
|---|---|---|---|
| 二維編碼讀取器 | PD60 | 視野范圍： 2×1.6mm 設置距離： 15±0.5mm | ANPD060-02 |
| 視野范圍： 4×3.2mm 設置距離： 50±2.5mm | ANPD060-04 | ||
| 視野范圍： 5×4mm 設置距離： 27±1.0mm | ANPD060-05 | ||
| 視野范圍： 6×4.8mm 設置距離： 30±1.5mm | ANPD060-06 | ||
| 視野范圍： 10×8mm 設置距離： 45±2.0mm | ANPD060S10 | ||
| 視野范圍： 10×8mm 設置距離： 100±5.0mm | ANPD060-10 | ||
| 視野范圍： 12×10mm 設置距離： 110±5.5mm | ANPD060-12 | ||
| 視野范圍： 15×12mm 設置距離： 65±3.0mm | ANPD060-15 | ||
| 視野范圍： 20×16mm 設置距離： 80±4.0mm | ANPD060-20 | ||
| 視野范圍： 25×20mm 設置距離： 105±5mm | ANPD060S25 | ||
| 視野范圍： 25×20mm 設置距離： 200±10mm | ANPD060-25 | ||
| 視野范圍： 30×25mm 設置距離： 55±2.5mm | ANPD060-30 | ||

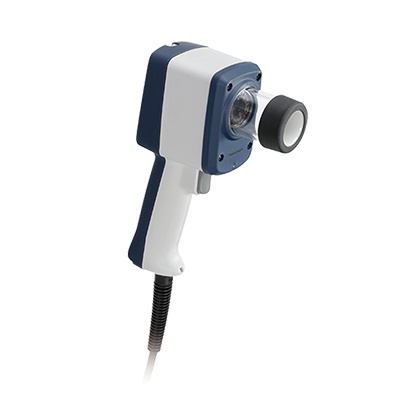

| PD65 | 視野范圍： 12×10mm 設置距離： 接觸式 | ANPD065-12 | |
| 視野范圍： 25×20mm 設置距離： 接觸式 | ANPD065-25 | ||

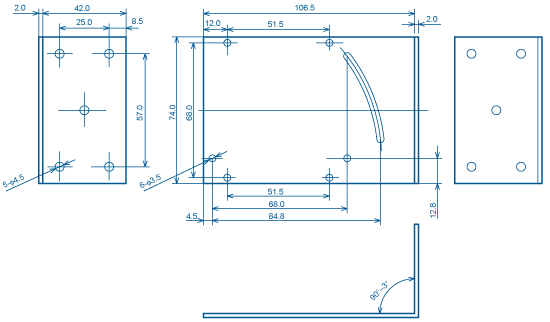

| 安裝支架 | PD60 固定用 | ANE8870 | |
| PDTOOL | 設置軟件工具 ※可從本公司網站免費下載 | － | |
| 延長電纜 | 3m | ANPD068-03 | |
| 5m | ANPD068-05 | ||
| 10m | ANPD068-10 | ||
| 可選(配件) | PD60用面板、包裝、定位螺絲 | ANPD068-P1 | |
| PD60用面板(窄視野)、包裝、定位螺絲 | ANPD068-P2 | ||
| PD65用導管、包裝、定位螺絲 | ANPD068-G1 | ||
| PD65用導管、包裝、定位螺絲 | ANPD068-G2 | ||
| PD60系列電源I/O電纜2700mm | ANPD068-K1 | ||
規格
一般規格
| 項目 | 規格 | |
|---|---|---|
| PD60 | PD65 | |
| 額定電壓 | 24 V DC | |
| 電壓允許范圍 | 21.6 ～ 26.4 V DC(包括波動電壓) | |
| 額定消耗電流 | 0.5 A以下 | |
| 使用環境溫度 | 0 ～＋40 ℃ | |
| 保存環境溫度 | －20 ～＋60 ℃(無凍結,無結霜) | |
| 使用環境溫度 | 35～85 %RH(在 25℃ 無凍結、無結霜) | |
| 保存環境溫度 | 35～85 %RH(在 25℃ 無凍結、無結霜) | |
| 耐沖擊 | 1000 V 脈寬 50 ns/1μs(依據模擬器法) | |
| 耐振動 | 10 ～ 55 Hz 1循環/1分鐘 雙振幅1.5 mm X，Y，Z方向各30分鐘。 | |
| 耐沖擊 | 196 m/s2 X，Y，Z 方向各5次 | |
| 絕緣阻抗(初始值) |
100MΩ以上(使用500 VDC絕緣電阻計)※1 并聯輸入-并聯輸出，并聯輸入電源， 并聯輸入-功能接地，并聯輸出-電源 并聯輸出-功能接地，電源-功能接地 |
|
| 耐電壓(初始值) |
500V AC/1分鐘(600VAC/1秒鐘)切斷電流10mA※1 并聯輸入-并聯輸出，并聯輸入-電源， 并聯輸入-功能接地，并聯輸出-電源 并聯輸出-功能接地，電源-功能接地 |
|
| 保護構造 | IP67G ※2 | |
| 重量 ※3 | 約500g | 約700g |
※1 本評價是在卸下了機器內部電路的電源一側的變阻器，電容器的狀態下實施。
※2 本評價是在未連接USB電纜，罩著防水蓋的狀態下實施。
※3 重量含電源I/O電纜。
功能規格
主單元規格
| 項目 | 規格 | |||
|---|---|---|---|---|
| PD60 | PD65 | |||
| 類型 | 固定型 | 手持型 | ||
| 照明構成 | 4個控制單元 | 側光照明/觸發器按鈕 | ||
| 讀取方法 | 外部起動，自動起動 | 觸發器按鈕 | ||
| 感光器材 | 黑白 C-MOS | |||
| 有效像素數 | 水平352像素X垂直288像素(10萬像素) | |||
| 攝像用光源 | 白色LED | 白色LED：側面方式，垂直方式 | ||
| 預期壽命 |
光量半減值：30000小時以上 (在25℃、內部觸發器：ON、讀取時間：60ms、露光時間：3ms) |
光量半減值：100000小時以上 (在25℃、在1s間隔的露光時間：3ms) |
||
| 露光時間 | 與快門定時連動(0.03～50ms) | |||
| 視野標志用光源 | 紅色LED | |||
| 輸入輸出 | 并聯 | 電源I/O電纜 | ||
| 輸入 | 光耦輸入 2點(觸發器1bit、品種切換1bit) | |||
| 輸出 | PhotoMos輸出 3點(READY：1bit、報警：1bit、OK/NG：1bit) | |||
| 串聯 | 電源I/O電纜(RS232C通信：Max. 57600bit/s) | |||
| USB | USB電纜(AB TYPE) 市售品 | |||
| PC I/P | USB1.1 | |||
| 支持OS | Windows XP、2000、Me、98SE | |||
應用軟件規格
| 項目 | 規格 | ||
|---|---|---|---|
| PD60 | PD65 | ||
| 檢出能力 | 1單位 5像素以上 | ||
| 總處理時間 | 30ms～200ms | ||
| 登錄品種數 | 7品種 | ||
| 品種登錄方法 | 示教 【進行與譯碼相關的設定?！? | ||
| 串行 | 輸入 | I/O指令 | 觸發器輸入，品種切換(品種1～7) |
| 示教指令 |
露光時間設定，代碼設定 (QR代碼，數據矩陣) |
||
| 輸出 | 讀取可/不可?讀取值?錯誤訂正率、錯誤輸出 | ||
| 并聯 | 輸入 | 觸發器輸入，品種切換(品種1、2)、模式切換(示教/RUN) | |
| 輸出 | 讀取可/不可、READY、報警 | ||
※從接收觸發器的輸入到輸出的總處理時間根據露光時間，矩陣尺寸而發生變化。

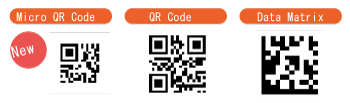

可讀取二維編碼的規格
| 項目 | 規格 | ||
|---|---|---|---|
| PD60 / PD65 | |||
|
讀取編碼 的類別 |
QR碼 | 模式 | 模型1、模型2 |
| 代碼尺寸 | 模型1 21×21單位～49×49單位(版本1～8) | ||
| 模型2 21×21單位～49×49單位(版本1～8) | |||
| 錯誤容水平 | L(7％)、M(15％)、Q(25％)、H(30％) | ||
|
黑白翻轉代碼對應，左右翻轉代碼對應，點陣對應
|
|||
|
自動識別模型，矩陣尺寸及錯誤訂正水平
|
|||
|
Micro QR編碼 |
代碼尺寸 | 11×11單位～17×17單位(版本1～4) | |
| 錯誤容水平 | L(7％)、M(15％)、Q(25％) | ||
|
黑白翻轉代碼對應、左右翻轉代碼對應
|
|||
|
自動設別矩陣尺寸
|
|||
|
數據 Matamatr's (ECC200) |
代碼尺寸 | 正方形符號 10×10單位～44×44單位的矩陣 | |
| 長方形符號 8×18單位、8×32單位、12×26單位、12×36單位、16×36單位、16×48單位 | |||
|
黑白翻轉代碼對應、左右翻轉代碼對應、點陣對應
|
|||
|
自動設別矩陣尺寸
|
|||
※有關各商品的價格、請向松下電器控制機器各營業分公司咨詢。

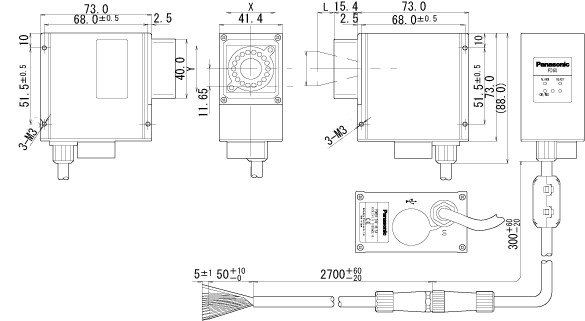

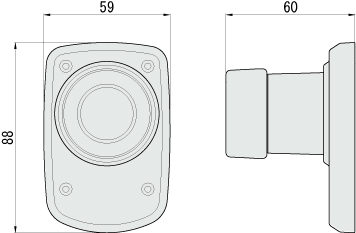

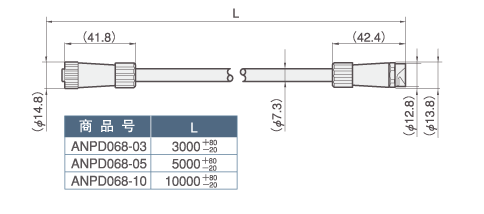

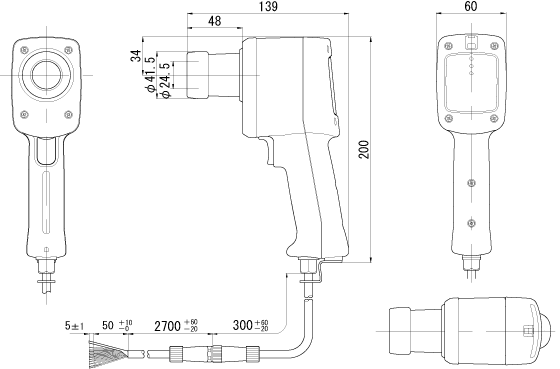

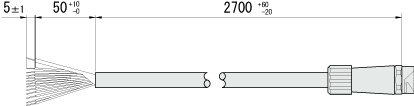

尺寸圖
- 單位mm
