對應開放網絡(luò )的通信單元 SC-GU3

使用SC-GU3系列可簡單地進行設置，利用網絡(luò )可實現各種遠程操作。

編 號：101540251

型 號：SC-GU3

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

使用SC-GU3系列可簡單地進行設置，利用網絡(luò )可實現各種遠程操作。

對應開放網絡(luò )的通信單元 SC-GU3
對應網絡(luò )
CE Marking

CE 已取得。
CE : EMC指令

NEW可對應放大器分離型數字傳感器LS-500。

(※SC-GU3-01：2014年2月出貨 / SC-GU3-02：2014年5月出貨/ SC-GU3-03：2014年8月出貨)

關于支持LS-500系列的SC-GU3的版本與辨別方法請點擊了解。

NEW SC-GU3-01規格下載請點擊

特點

高可靠性 可遠程監控

追蹤性

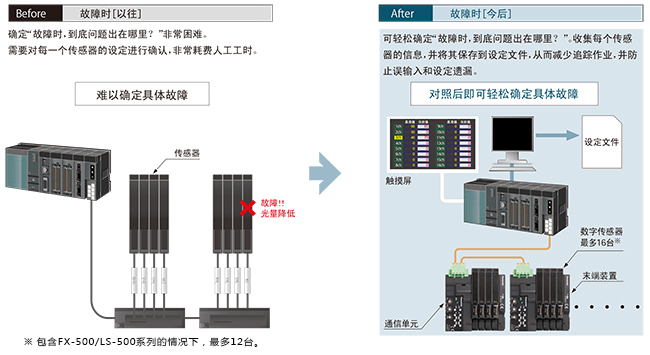

掌握、存儲裝置調試時傳感器的設定狀態后，可及早解決用戶使用該裝置的過程中發生的故障。

追蹤性

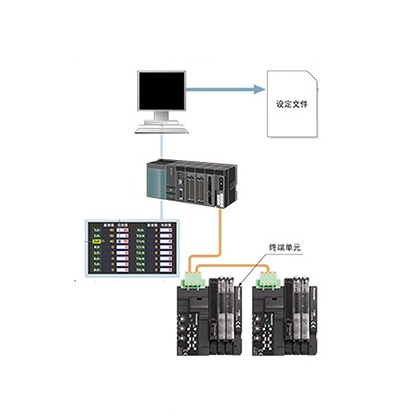

設備的遠程監控

設備流水線發生故障時，可通過網絡(luò )確認傳感器的設定狀態。因此，可將現場作業人員的工時降到最低。

設備的遠程監控

返回頁首



高可靠性 可遠程監控

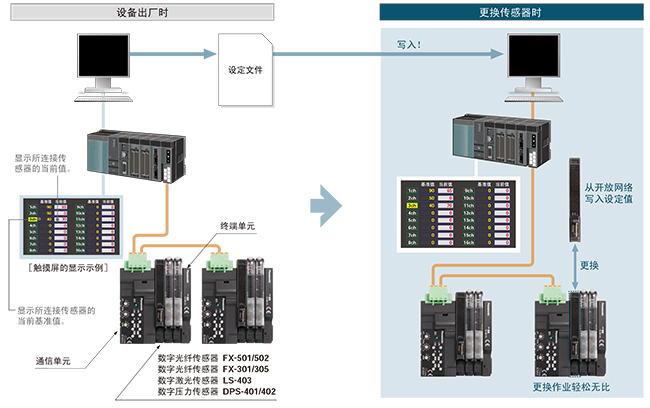

維護作業的效率化

將裝置的出廠設定條件作為“設定文件”預先存儲后，即使更換了傳感器，也只需通過開放網路寫入即可實現通信。由于更換作業時也連接連接器，所以無需工具即可輕松操作。

維護作業的效率化

預防維護

定期獲取傳感器的入光量、壓力值等的數值并圖表化，可有效進行預防維護。

(例)光纖傳感器臟污所導致的光量降低。

預防維護

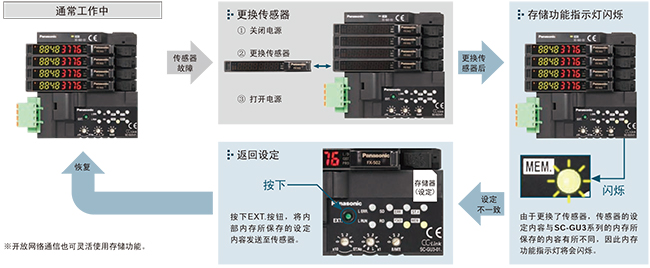

配備存儲功能，維護簡便

將所連接的數字傳感器的設定存入SC-GU3系列。只需按下“設定擴展(EXT.)”鍵，即可發送設定數據并恢復到原來的狀態。從而順利進行更換傳感器等維護作業。此外，在接通電源時，自動對保存在SC-GU3系列中的設定以及數字傳感器的設定進行確認。設定異常時，存儲功能指示燈(MEM.)閃爍，并發送報警信號?？煞乐寡b置在設定已變更的狀態下運行。

配備存儲功能，維護簡便

返回頁首



高可靠性 可遠程監控

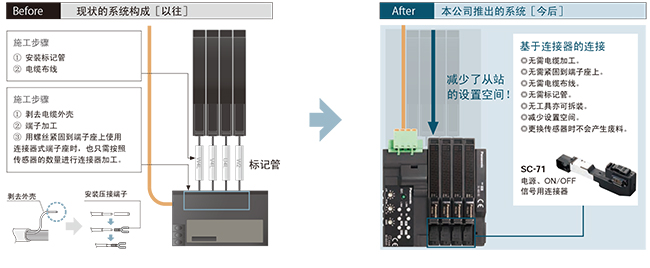

省配線·省施工·省空間

減少從站的設置空間。采用連接器連接，可削減配線工時，有助于縮短施工時間。

省配線·省施工·省空間

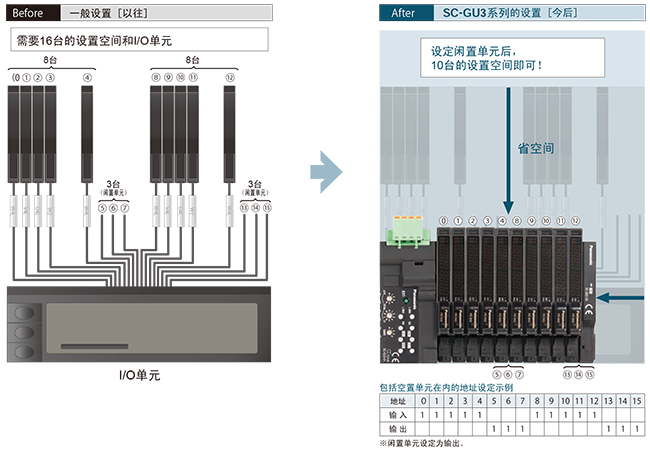

設定閑置單元以節省空間

為明確數據控制而需要對每個字節(傳感器輸入 ：8臺)進行處理時，或預定日后增添傳感器時，可設定閑置單元(傳感器)。此外，以往的I/O單元必需對應輸入/輸出臺數的設置空間，但現在SC-GU3系列可將設置空間控制在所需的最小限度。

(例)將16臺分為8臺一組，每3臺設置一個閑置單元時。

設定閑置單元以節省空間

多余通道也可有效利用

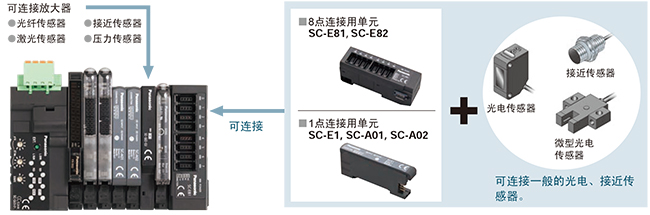

一般的通用傳感器與連接器輸入單元SC-A01、SC-A02、SC-E1、SC-E81、SC-E82相連后，也可連接到SC-GU3系列上。進一步實現省配線。
※SC-A01、SC-A02亦可與模擬輸出型的設備連接。(1～5V/4～20mA)

多余通道也可有效利用
SC-GU3系列的特點

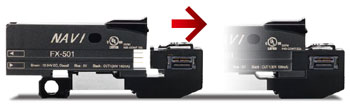

無需拆除相鄰的傳感器放大器，即可簡單地更換傳感器。

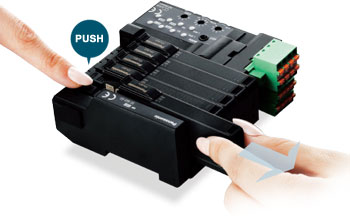

只需按壓連結單元的操縱桿，同時水平移動傳感器放大器，即可完成安裝、拆除操作。從而提高了維護性。

無需拆除相鄰的傳感器放大器，即可簡單地更換傳感器。

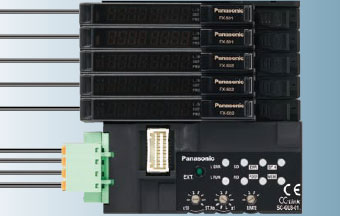

無需工具即可連接。

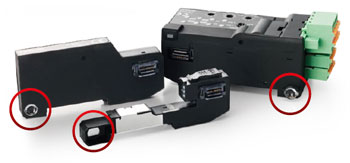

傳感器放大器的安裝采用可進行單觸式安裝的連接器式，連接時無需使用工具。

無需工具即可連接。

采用光通信方式，可簡單地進行安裝。

將終端單元的通信方式由鏈接電纜改為光通信方式，從而提高了安裝和維護的操作性。

采用光通信方式，可簡單地進行安裝。

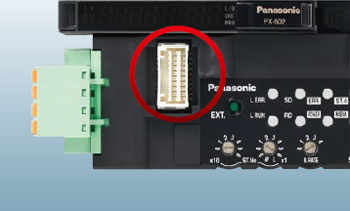

配備有用于并行輸出讀取的連接器。


配備有用于并行輸出讀取的連接器，從而可實時讀取各個傳感器單元發出的輸出信號。

配備有用于并行輸出讀取的連接器。


電纜引出方向集中在產品左側


將電纜集中設置在通信單元的左側，從而可有效地利用安裝空間。

電纜引出方向集中在產品左側

SC-GU3-0□可連接的機種

(除外機種請與SC-71組合使用。)

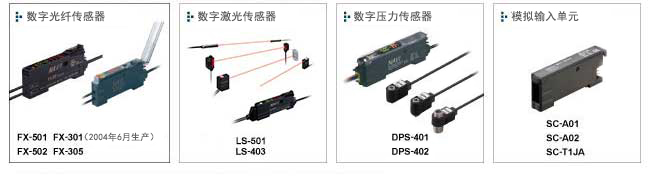

支持內部數字值通信的傳感器產品群(對應光通信機種)


支持內部數字值通信的傳感器產品群(對應光通信機種)
數字光纖傳感器 FX-501, FX-502, FX-301(2004年6月開始生產的部分), FX-305
數字激光傳感器 LS-501, LS-403
數字壓力傳感器 DPS-401, DPS-402
模擬輸入單元 SC-A01, SC-A02, SC-T1JA


可僅對輸出信息(ON/OFF)進行通信的傳感器群(不對應光通信的機型)


光纖傳感器 FX-301(2004年5月之前生產的產品), FX-301(B/G/H), FX-301-HS
手動設定光纖傳感器 FX-411, FX-412, FX-311(B/G)
漏液檢測/液面檢測光纖用數字光纖傳感器 FX-301-F, FX-301-F7
激光傳感器 LS-401
超小型近接傳感器 GA-311
連接器輸入擴展1ch單元 SC-E1, SC-T1J
連接器輸入擴展8ch單元 SC-E81, SC-T8J(2011年6月開始生產的部分、與SC-BU相組合)
連接器輸入擴展8ch單元(對應2線式) SC-E82, SC-TP8J(2011年6月之前生產的產品、與SC-BU相組合)
無輸入信號指示燈

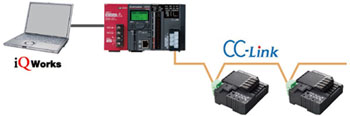

對應三菱電機生產的iQ Sensor Solution

CC-Link通信單元 ：SC-GU3-01對應三菱電機生產的iQ Sensor Solution(以下簡稱iQSS)?？膳c三菱電機生產的 ：以MELSEC系列為代表的“iQSS”對應商品組合使用。

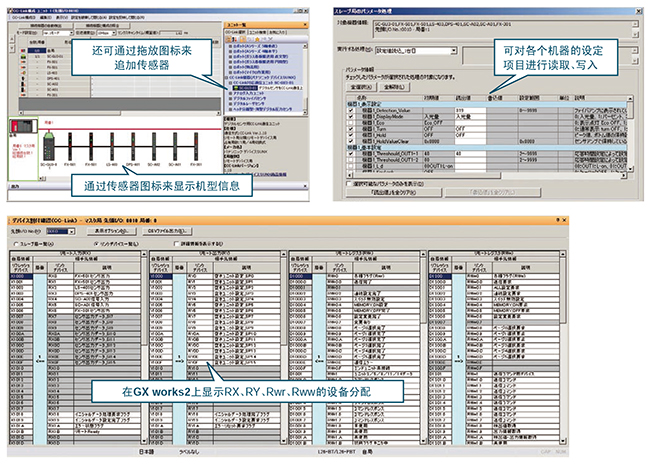

利用三菱電機生產的工具軟件：iQ Works，可對SC-GU3-01以下的各種數字傳感器進行操作。
利用iQ Works讀取CSP+，從而可實現以下內容。
※CSP+ ： CC-Link家族系統簡介(family system profile)。

對應三菱電機生產的iQ Sensor Solution
(1) 可通過CC-Link的構成信息來簡單確認SC-GU3-01所連接的機器的構成(傳感器種類：光纖、壓力、等、連接構成?臺數)
(2) 能以一覽表的形式獲取各傳感器固有的參數信息(寫入、讀取)，并進行變更。
(3) 通過讀取“CSP+”，來顯示SC-GU3-01的設備分配?？纱蠓鳒p確認SC-GU3-01規格書以及使用說明書的作業。
※ 可實現“簡單啟動”、“傳感器監控”、“參數讀寫”、“備份?恢復”等。
※ 　需要使用三菱電機生產的時序工程軟件GX Works2 Ver.1.492以上。


可對應iQSS的SC-GU3-01的版本與辨別方法

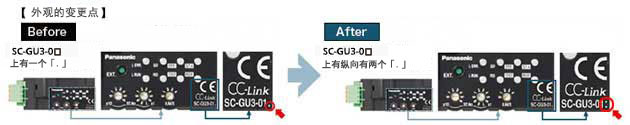

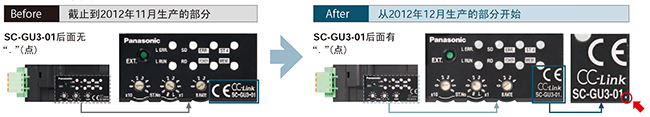

2012年12月開始生產的SC-GU3-01可對應iQSS，銘板設計發生以下變更。


可對應iQSS的SC-GU3-01的版本與辨別方法
關于以往品與升級品的確認，可通過銘板右下方的型號名稱“SC-GU3-01”后面是否帶有“．”(點)來做出判斷。


NEW
可對應LS-500系列的SC-GU3的版本與辨別方法
可對應LS-500系列SC-GU3-01于2014年2月出貨、SC-GU3-02在2014年5月出貨、SC-GU3-03在2014年8月出貨、銘板設計發生以下變更。


以往產品和升級產品的判斷請查看銘板右下型號名稱「SC-GU3-01」「SC-GU3-02」「SC-GU3-03」后的「．」是1個點還是2個點。
※上圖是SC-GU3-01。

返回頁首

種類

品名 形狀 型號 內容
對應CC-Link

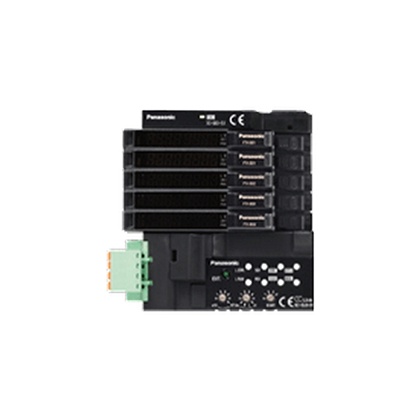

通信單元 		SC-GU3-01 該通信單元可簡單地將傳感器放大器的輸出信息轉換為CC-Link的通信信息。
對應DeviceNet
通信單元 		SC-GU3-02 該通信單元可簡單地將傳感器放大器的輸出信息轉換為DeviceNet的通信信息。
對應EtherCAT
通信單元 		SC-GU3-03 該通信單元可簡單地將傳感器放大器的輸出信息轉換為EtherCAT的通信信息。
終端單元 SC-GU3-EU 使用終端單元，可對支持光通信的傳感器放大器的設定內容進行變更、確認，還可監控動作情況等。
連結單元 SC-71 將數字光纖傳感器FX-500/400/300系列、數字激光傳感器LS-400系列、數字壓力傳感器DPS-400系列、SC-T1J、SC-T1JA等連接到SC-GU3-0*時所使用的連結單元。
對應e-CON連接器
的1ch輸入擴展單元 		SC-E1 對應e-CON連接器的1ch輸入擴展單元。
可連接NPN輸出型（注1）
帶電源指示燈以及輸入信號指示燈(1ch)。
連接SC-GU3系列的情況下，請與連接器單元SC-71組合使用。
連接SC-GU2-C的情況下，請與非線連接器CN-70組合使用。
連接SC-GU1-485的情況下，請與CN-71-C□(子電纜(1芯))/CN-701(省配線連接器)組合使用。
對應e-CON傳感器的
8ch輸入擴展單元 		SC-E81 對應e-CON連接器的8ch輸入擴展單元。
NPN輸出型的機器最多可連接8點。
(與所連接的機器的臺數無關，占用8個通道的信號。)
帶電源指示燈以及輸入信號指示燈(8ch)。
對應e-CON連接器的
8ch輸入擴展單元
(無輸入信號指示燈) 		SC-E82 對應e-CON連接器的8ch輸入擴展單元。
NPN輸出型的機器最多可連接8點。（注1）
(與所連接的機器的臺數無關，占用8個通道的信號。)
帶電源指示燈。
未配備輸入信號指示燈。
與SC-MIL組合使用的情況下，還可用作輸出。
(SC-GU3系列中不能使用SC-MIL。
模擬電壓
輸入單元
(1～5 V) 		SC-A01 e對應e-CON連接器的模擬電壓輸入單元。
可輸入的模擬電壓范圍：1～5V。
可連接NPN輸出型的機器或者分離型壓力傳感器頭(DPH-100系列)和熱電偶等模擬電壓輸出型的機器。
帶電源指示燈以及輸入指示燈。
連接SC-GU3-0□的情況下，請與連接器單元SC-71組合使用。
連接SC-GU2-C的情況下，請與非線連接器CN-70組合使用。
連接SC-GU1-485的情況下，請與CN-71-C□(子電纜(1芯))/CN-701(省配線連接器)組合使用。
模擬電流
輸入單元
(4～20 mA) 		SC-A02 e對應e-CON連接器的模擬電流輸入單元。
可輸入的模擬電流范圍 ：4～20mA。
可連接NPN輸出型的機器或者熱電偶等模擬電流輸出型的機器。
帶電源指示燈以及輸入指示燈。
連接SC-GU3-0□的情況下，請與連接器單元SC-71組合使用。
連接SC-GU2-C的情況下，請與非線連接器CN-70組合使用。
連接SC-GU1-485的情況下，請與CN-71-C□(子電纜(1芯))/CN-701(省配線連接器)組合使用。
(注1): 與SC-MIL組合使用的情況下，對于包括直流2線式傳感器在內的市售機器，還可用作輸出。
(但是、SC-GU3系列中不能使用SC-MIL。)

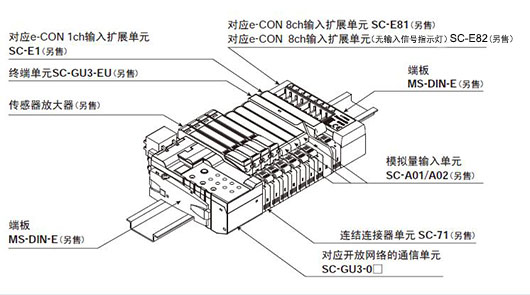

系統構成

采用光通信方式，混合使用不對應光通信的機型時，請將不對應光通信的機型連接在SC-GU3-EU之后。
FX-500/LS-500系列最多可連接12臺，其他傳感器放大器最多可連接16臺。



規格



對應CC-Link的通信單元

項目 SC-GU3-01
連接臺數 1臺SC-GU3-01最多可連接16臺(FX-500/LS-500系列為12臺)
電源電壓 24V DC +10/-15% 脈動P-P10%以下
消耗電流 120mA以下(連結傳感器放大器除外)
允許通過電流 省配線連接器2A(注1)、電源用連接器6A(注2)
通信方式 CC-Link Ver.1.10
占用站數 1站/4站　切換式
通信速度 10Mbps 5Mbps 2.5Mbps 625kbps 156kbps
總延長距離 100m 150m 200m 600m 1,200m
通信電纜 指定電纜(帶屏蔽的雙絞電纜)(注3)
站號設定 1～64(0及65以上報錯)
遠程站分類 遠程設備站
使用環境溫度 -10～+55℃(但應無凝露和結冰)
(連接臺數4～7臺：-10～+50℃、
連接臺數8～16臺：-10～+45℃)
保存時：-20～+70℃
使用環境濕度 35～85%RH、保存時：35～85%RH
材質 本體外殼：聚碳酸酯
重量 本體重量：約80g、包裝重量：約120g

(注1)：請注意應避免使所連結的傳感器放大器等的消耗電流合計超過容許通過電流。
(注2)：向其他機器供電時，請設置在容許通過電流以下。
(注3)：請使用CC-Link協會(huì )認定的專用電纜。

對應DeviceNet的通信單元

項目 SC-GU3-02
連接臺數 1臺SC-GU3-02最多可連接16臺(FX-500/LS-500系列為12臺)
電源電壓 11～25V DC 脈動P-P10%以下
消耗電流 80mA以下(24V時)(連結傳感器放大器除外)
允許通過電流 省配線連接器 2A(注1)
通信方式 基于DeviceNet
通信速度 500kbps 250kbps 125kbps
總延長距離 100m(粗電纜) 250m(粗電纜) 500m(粗電纜)
100m(細電纜) 100m(細電纜) 100m(細電纜)
通信電纜 基于DeviceNet的規格(注2)
站號設定 0～63(64以上報錯)
對應功能 I/O通信(Poll)、Explicit消息通信
使用環境溫度 -10～+55℃(但應無凝露和結冰)
(連接臺數4～7臺：-10～+50℃、
連接臺數8～16臺：-10～+45℃)
保存時：-20～+70℃
使用環境濕度 35～85%RH、保存時：35～85%RH
材質 本體外殼：聚碳酸酯
重量 本體重量：約75g、包裝重量：約120g

(注1)：請注意應避免使所連結的傳感器放大器等的消耗電流合計超過容許通過電流。
(注2)：請使用符合DeviceNet規格的DeviceNet專用電纜。
(注3)：EDS文件請點擊這里下載。

對應EtherCAT的通信單元

品名 對應EtherCAT的通信單元
型號 SC-GU3-03
連接臺數 1臺SC-GU3-03最多可連接16臺(FX-500/LS-500系列為12臺)
電源電壓 24V DC　10% 脈動P-P10%以下
消耗電流 100mA以下 (連結傳感器放大器除外)
允許通過電流 省配線連接器 2A (注1)
標準規格 IEEE802.3u
通信速度 100Mbps
通信電纜 等級5e
節點之間的距離 100m
通信端口 RJ45×2
EtherCAT通信規格 過程數據通信、郵箱通信
使用環境溫度 -10～+55℃ (但應無凝露和結冰)
(連接臺數4～7臺時：-10～+50℃、連接臺數8～16臺時：-10～+45℃)
保存時：-20～+70℃
使用環境濕度 35～85%RH、保存時：35～85%RH
材質 本體外殼：聚碳酸酯
重量 本體重量：約75g、包裝重量：約120g

EtherCAT是德國B(niǎo)ECKHOFF公司的商標。
(注1)：敬請注意連結傳感器放大器等的消耗電流的合計請勿超過允許通過電流。
(注2)：XML文件請點擊這里下載。

終端單元

項目 SC-GU3-EU
連接臺數 1臺通信單元可連接1臺
電源電壓 11～25V DC 脈動P-P10%以下
消耗電流 25mA以下
電源指示燈 綠色LED(通電時亮燈)
使用環境溫度 -10～+55℃(但應無凝露和結冰)
(放大器連接臺數4～7臺：-10～+50℃、
放大器連接臺數8～16臺：-10～+45℃)
保存時：-20～+70℃
使用環境濕度 35～85%RH、保存時：35～85%RH
材質 本體外殼：聚碳酸酯
重量 本體重量：約20g、包裝重量：約20g

連結單元

項目 SC-71
連接臺數 1臺通信單元最多可連接16臺
使用環境溫度 -10～+55℃(但應無凝露和結冰)
(放大器連接臺數4～7臺：-10～+50℃、
放大器連接臺數8～16臺：-10～+45℃)
保存時：-20～+70℃
使用環境濕度 35～85%RH、保存時：35～85%RH
材質 本體外殼：聚碳酸酯、金屬板：鋁
重量 本體重量：約10g、包裝重量：約25g

對應e-CON 1ch輸入擴展單元

型號 SC-E1
電源電壓 12～24V DC±10%
消耗電流 20mA以下(所有指示燈亮起時)(注1)
信號點數 輸入1點
輸入 可連接的設備：NPN開路集電極晶體管輸出型[輸入1]或
　　　　　　 直流2線式輸出型[輸入2]的傳感器、開關等的設備（注2）
輸入設備用供電電流：100mA以下
輸入阻抗：[輸入1]約17kΩ [輸入2]約3.2kΩ
輸出 NPN開路集電極晶體管輸出
　?最大流入電流：50mA　?外加電壓：30V DC以下(輸出-0V間)
　?剩余電壓：1.5V以下(流入電流為50mA)
電源指示燈 綠色LED(通電時亮起)
輸入指示燈 綠色LED(輸入時點燈)
使用環境溫度 -10～+55℃(注意不可結露、結冰)
(放大器連接臺數4～7臺時：-10～+50℃
放大器連接臺數8～16臺時：-10～+45℃)
保存時：-20～+70℃
使用環境濕度 35～85%RH、保存時：35～85%RH
材質 外殼部：難燃PBT　連接器部：聚酯纖維
重量 本體重量：約15g、梱包重量：約40g
附件 連接器(e-CON)：1個
(注1): 不包括所連接的輸入機器的消耗電流以及輸入電流。
(注2): 與SC-MIL組合使用的情況下，對于包括直流2線式傳感器在內的市售機器，還可用作輸出。

對應e-CON 8ch輸入擴展單元

型號 SC-E81
電源電壓 12～24V DC±10%
消耗電流 60mA以下(所有指示燈亮起時)(注1)
信號點數 輸入8點
輸入 可連接的設備：NPN開路集電極晶體管輸出型的傳感器、開關等的設備
輸入設備用供電電流：800mA以下(8點合計值)
輸入阻抗：約17kΩ
輸出 NPN開路集電極晶體管輸出
　?最大流入電流：50mA
　?外加電壓：30V DC以下(輸出-0V間)
　?剩余電壓：1.5V以下(流入電流為50mA)
電源指示燈 綠色LED(通電時亮起)
輸入指示燈 綠色LED(8個)(各通道輸入時亮起)
使用環境溫度 -10～+55℃(注意不可結露、結冰)
(放大器連接臺數4～7臺時：-10～+50℃
放大器連接臺數8～9臺時：-10～+45℃)
保存時：-20～+70℃
使用環境濕度 35～85%RH、保存時：35～85%RH
材質 外殼部：聚碳酸酯 連接器部：聚酯纖維
重量 本體重量：約40g、梱包重量：約85g

(注1)：不包括所連接的輸入機器的消耗電流以及輸入電流。

對應e-CON 8ch輸入擴展單元(無輸入信號指示燈)

型號 SC-E82
電源電壓 5～24V DC±10%
消耗電流 7mA以下
信號點數 8點（注1）
輸入

可連接的設備：NPN開路集電極晶體管輸出型的傳感器、開關等的設備（注2）

輸入設備用供電電流：800mA以下(8點合計值)

電源指示燈 綠色LED(通電時亮起)
使用環境溫度 -10～+55℃(注意不可結露、結冰)
(放大器連接臺數4～7臺時：-10～+50℃
放大器連接臺數8～9臺時：-10～+45℃)
保存時：-20～+70℃
使用環境濕度 35～85%RH、保存時：35～85%RH
材質 外殼部：聚碳酸酯 連接器部：聚酯纖維
重量 本體重量：約40g、梱包重量：約85g
(注1): 與所連接的機器的臺數無關，占用8個通道的信號。
(注2): 與SC-MIL組合使用的情況下，對于包括直流2線式傳感器在內的市售機器，還可用作輸出。

模擬電壓輸入單元
模擬電流輸入單元

品名 模擬電壓輸入單元 模擬電流輸入單元
型號 SC-A01 SC-A02
電源電壓 12～24V DC±10% 脈動P-P 10%以下 12～24V DC±10% 脈動P-P 10%以下
消耗電流 25mA以下(指示燈全點燈、外加24V時)(注1) 25mA以下(指示燈全點燈、外加24V時)(注1)
模擬輸入 [電壓] 1～5V DC(輸入阻抗：約200kΩ) [電流] 4～20mA DC(輸入阻抗：約250kΩ)
通信數據 (注2) 模擬←→ 通信數據
?通信數據：0～4,000digits(1～5V范圍內)
?零點：0digit　0.5%F.S.以?xún)?br style="margin:0px;padding:0px;" /> ?跨距：4,000digits　0.5%F.S.以?xún)?br style="margin:0px;padding:0px;" /> ?直線性：　0.5%F.S.以?xún)? 		模擬←→ 通信數據
?通信數據：0～4,000digits(4～20mA范圍內)
?零點：0digit　0.5%F.S.以?xún)?br style="margin:0px;padding:0px;" /> ?跨距：4,000digits　0.5%F.S.以?xún)?br style="margin:0px;padding:0px;" /> ?直線性：0.5%F.S.以?xún)?
輸入 可連接的設備：NPN開路集電極晶體管輸出型
輸入設備用供電電流：100mA以下
輸入阻抗：約17kΩ
工作電壓：ON電壓17V以上(輸入-+V間、24V時)
　　　　　OFF電壓4V以下(輸入-+V間、24V時) 		可連接的設備：NPN開路集電極晶體管輸出型
輸入設備用供電電流：100mA以下
輸入阻抗：約17kΩ
工作電壓：ON電壓17V以上(輸入-+V間、24V時)
　　　　　OFF電壓4V以下(輸入-+V間、24V時)
輸出 NPN開路集電極晶體管
最大流入電流：50mA以下(單元在5臺以上擴展時為25mA)
　?外加電壓：30V DC以下(輸出-0V間)
　?剩余電壓：1.5V以下(流入電流為50mA) 		NPN開路集電極晶體管
最大流入電流：50mA以下(單元在5臺以上擴展時為25mA)
　?外加電壓：30V DC以下(輸出-0V間)
　?剩余電壓：1.5V以下(流入電流為50mA)
電源指示燈 綠色LED(通電時亮起) 綠色LED(通電時亮起)
輸入指示燈 綠色LED(輸入時點燈) 綠色LED(輸入時點燈)
使用環境溫度 -10～+55℃(注意不可結露、結冰)
(放大器連接臺數4～7臺時：-10～+50℃
放大器連接臺數8～16臺時：-10～+45℃)
保存時：-20～+70℃ 		-10～+55℃(注意不可結露、結冰)
(放大器連接臺數4～7臺時：-10～+50℃
放大器連接臺數8～16臺時：-10～+45℃)
保存時：-20～+70℃
使用環境濕度 35～85%RH、保存時：35～85%RH 35～85%RH、保存時：35～85%RH
材質 外殼部：難燃PBT　連接器部：聚酯纖維 外殼部：難燃PBT　連接器部：聚酯纖維
重量 本體重量：約15g、梱包重量：約40g 本體重量：約15g、梱包重量：約40g
附件 連接器(e-CON)：1個 連接器(e-CON)：1個
(注1): 不包括所連接的輸入機器的消耗電流以及輸入電流。
(注2): 通信數據與輸入電壓之間的關系如右圖所示。

尺寸圖

  • 單位mm

SC-GU3-01

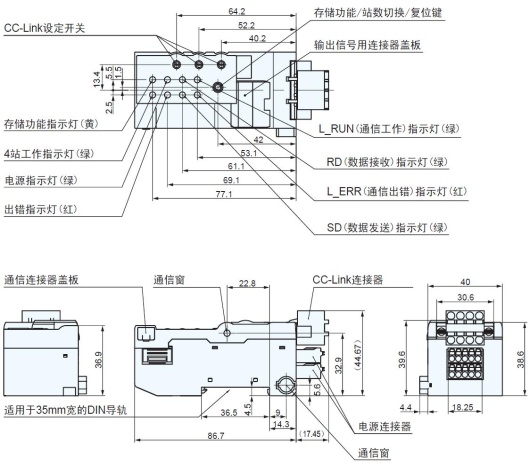

對應CC-Link的通信單元

SC-GU3-01

SC-GU3-02

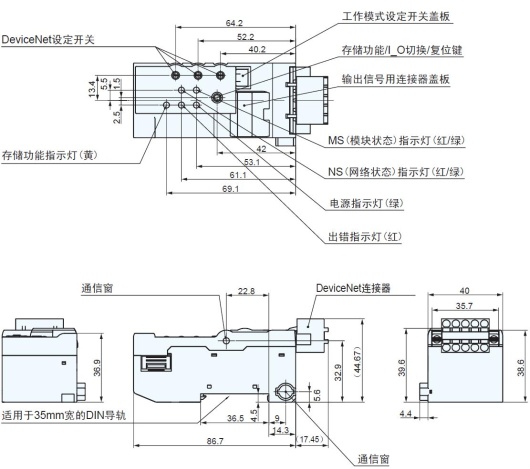

對應DeviceNet的通信單元

SC-GU3-02

SC-GU3-03

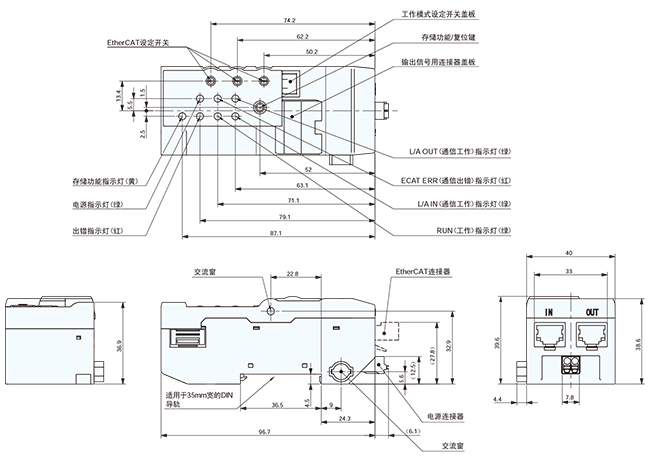

對應EtherCAT通信單元

SC-GU3-03

當取下動作模式設定開關罩?輸出信號用連接器罩時

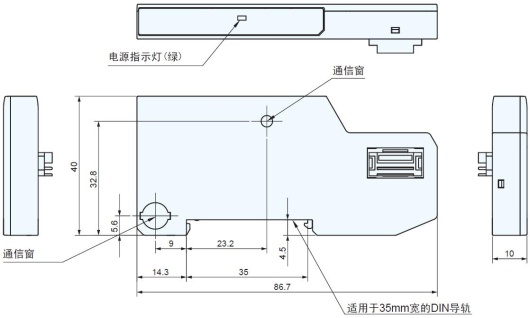

SC-GU3-EU

終端單元

SC-GU3-EU

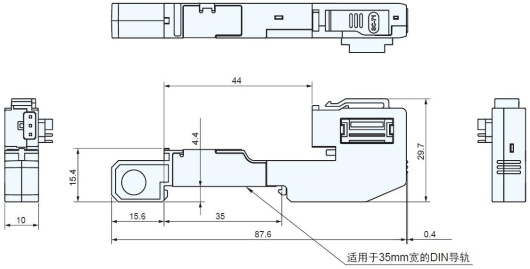

SC-71

連結單元

SC-71

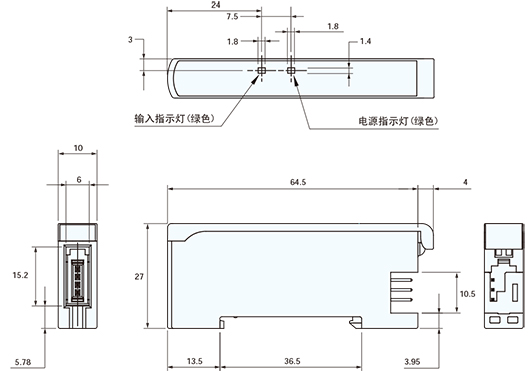

SC-E1

對應e-CON 1ch輸入擴展單元

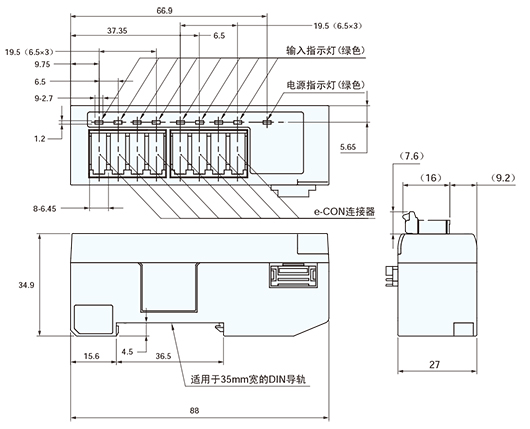

SC-E81/E82

對應e-CON 8ch輸入擴展單元

※SC-E82沒有輸入指示燈。

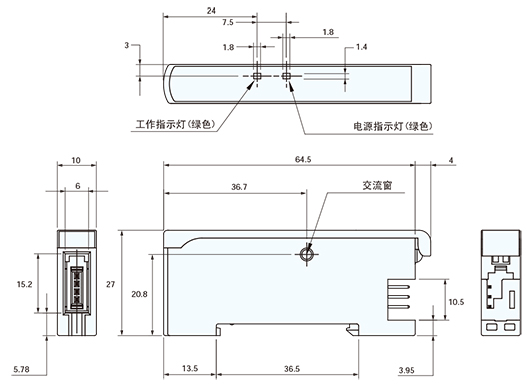

SC-A01/A02

模擬輸入單元



可選件

品名 形狀 型號 內容
SC用兼容安裝配件 SC-BUX10 可安裝SC-GU2系列用單元的金屬配件。
2011年6月之后生產的產品可使用SC-T8J。
端板 MS-DIN-E 在DIN導軌上連接SC-GU3-0□、傳感器放大器、模擬輸入單元、SC-GU3-EU、擴展單元等后，從兩側夾入并固定。請務必使用。
CC-Link專用計算機軟件 SC-PC1 可利用計算機監控傳感器的當前值、讀取設定內容的CSV文件、顯示日志數據、讀取日志數據的CSV文件等。
單側帶連接器的線纜 CN-M20-C2 讀取并行輸出信號時所使用的帶連接器的電纜。
*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
?

在線
客服

在線客服KERNTECH 竭誠真誠為您服務！

售前咨詢(天津)

售前咨詢(北京)

售前咨詢(濟南)

項目咨詢

售后與維修咨詢

客服
熱線

400-867-5758
7*24小時客服服務熱線

關注
微信

科恩電氣
科恩眾和
頂部
国产国拍精品亚洲|精品午夜福利视频|亚洲av无码片vr一区二区三区|久久久久亚洲Av无|亚洲av久播在线播放
