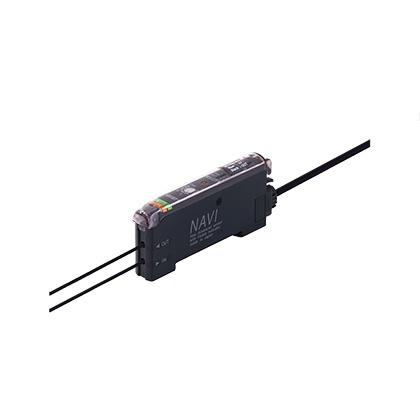

手動設定光纖傳感器 FX-311放大器 FX-311/FX-311B/FX-311G
為習慣操作調節器的作業人員帶來福音
編 號：1013201369
型 號：FX-311/FX-311B/FX-311G
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
為習慣操作調節器的作業人員帶來福音
|
 ※1
|
 ※2
|
| ※1 | EMC指令 |
|---|---|
| ※2 | Recognition認證 |
特點

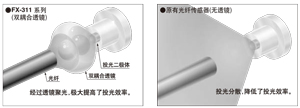

內置光學透鏡，實現長距離檢測
|
同行業中首創(chuàng )在光纖傳感器中直接內置光學“雙耦合透鏡”。此透鏡最大限度的提高 了投光效率，大幅增加了檢測距離。近年來，由于集成電路塊的小型化，小直徑，極 小直徑光纖頗受歡迎，其檢測距離也比以前使用其他放大器時的值增加了50%。 |
|
備有三種光源以擴大用途
|
除紅色LED(4元素投光二極體)型以外，還備有藍色LED和綠色LED型，以配合更大的用途范圍。 |
|
使用壽命長，有效減少了維護工時
以往光纖傳感器使用的投光元件會(huì )因溫度影響及長期使用引起發光量隨時間而變化，因而需要重新調整靈敏度。FX-311(紅色LED型)采用了數字光纖傳感器FX-301(紅色LED型)使用的“4元素發光二極體”?？梢种仆豆庠睦匣?，確保長期的穩定檢測。
帶可視指示器的12圈調節器
|
配備12圈調節器用于微調。它能檢測極細微差別。此外，由于指示器的指針有紅色背景光，在黑暗區域也可一眼確認其位置。 |
|
按照用途可分三步選擇模式
模式轉換開關可按照檢測用途任意改變?yōu)橐韵氯N模式的一種。
|

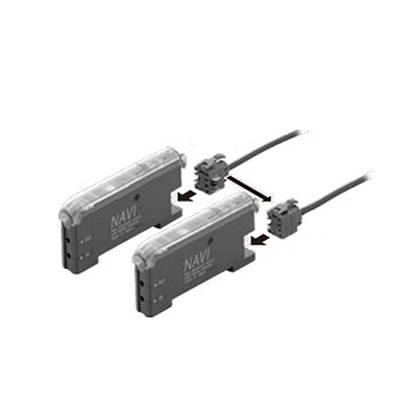

帶單觸電纜，易于維護
|
主單元和子單元使用同一放大器主體。因為只有在主單元上正確使用3芯母電纜，在每個子單元上正確使用單芯子電纜才能分辨出主、子單元功能，因此可在橫向連接構造中簡單安裝。另外，由于主單元、子單元使用同一主體，可簡化庫存管理和維護。 |
|

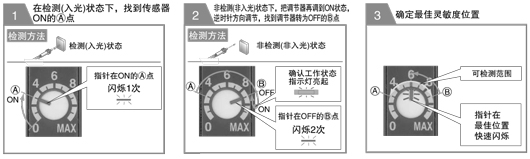

“幫助功能”簡化了最佳靈敏度調節
|

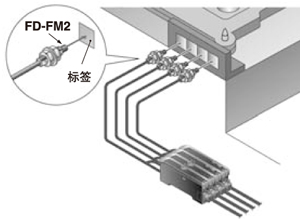

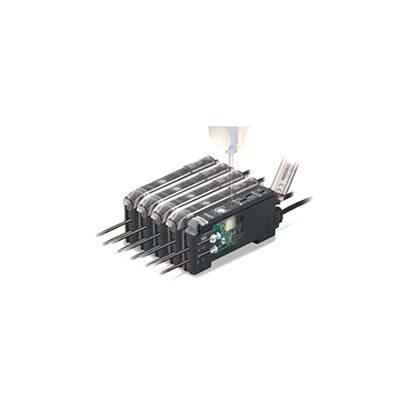

可貼近安裝4個光纖頭
|
如果放大器貼近連接在一起，打開電源后光通信功能就自動為放大器設定不同的投光計時。多達4個光纖頭可貼近安裝在一起，而不產生相互干擾。 |
|

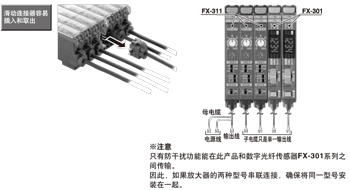

可與FX-301系列貼近連接，從而實現省配線及快速安裝
|

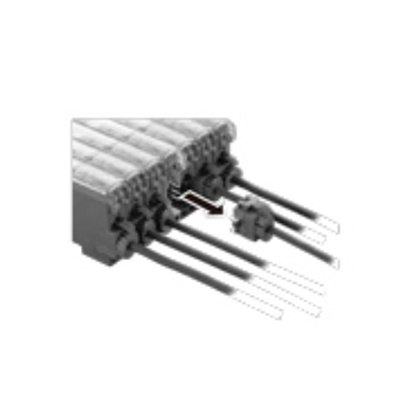

每根子電纜都是一個獨立的輸出線，從而減少了接線，并簡化了安裝。使用與FX-301系列相同的單觸電纜，使貼近連接變得容易。而且，連接器是滑動型的，無需改變放大器的位置就能取出，這樣就無需在放大器周?chē)Ａ纛~外維護空間。 |
|
種類
放大器
放大器本體不附帶單觸式電纜。請務必另行購買單觸式電纜。
單觸式電纜
放大器本體不附帶單觸式電纜。請務必另行購買單觸式電纜。
| (注): |
從2013年3月開始生產的產品，單觸式電纜的材質將更改為適應UL認證的材質(難燃性VW-1)。 ?導體公稱截面積：0.15mm2→0.2mm2 ?鎧裝外徑：?3.0mm→?3.3mm |
|---|
|
|
尾盤
尾盤放大器本體不附帶尾盤。連接時請務必另行購買尾盤。
| 形狀 | 型號 | 內容 |
|---|---|---|
|
MS-DIN-E |
連接放大器或在DIN導軌上移動放大器時，請從兩端夾緊放大器，并將其固定。 連接時請務必使用。 |
規格
放大器 [NPN型]
| 種類 | NPN輸出 | |||
| 紅色LED | 藍色LED | 綠色LED | ||
| 型號 | FX-311 | FX-311B | FX-311G | |
| 電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | |||
| 消耗功率 | 840mW以下(電源電壓24V時，消耗電流35mA以下) | |||
| 輸出 |
NPN開路集電極晶體管 ?最大流入電流：100mA(連接5臺以上時為50mA) ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：1.5V以下 (流入電流為100mA時，連接5臺以上時為50mA) |
|||
| 輸出動作 | 可用切換開關選擇入光時ON/非入光時ON | |||
| 短路保護 | 配備 | |||
| 反應時間 |
<紅色LED型> 250μs以下(S-D/STD)、2ms以下(LONG) 通過切換開關選擇 <藍色LED／綠色LED型> 150μs以下(FAST)、250μs以下(STD)、2ms以下(LONG) 通過切換開關選擇 |
|||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | |||
| 安定指示燈 | 綠色LED(穩定入光時、穩定非入光時亮起) | |||
| 靈敏度調節器 | 帶指示器(指針部分：紅色背景光)的12回轉調節器(注2) | |||
| 定時器功能 | 配備斷開延遲定時器，可選擇有效(約10ms或40ms)/或無效 | |||
| 自動防干擾功能 | 配備(最多可緊貼安裝4個光纖頭)(注3) | |||
|
環 境 性 能 |
使用環境溫度 |
-10?+55℃(4?7臺連接時：-10?+50℃、連接8?16臺時：-10?+45℃) (注意不可結露、結冰)、存儲時：-20?+70℃ |
||
| 使用環境濕度 | 35?85%RH、存儲時：35?85%RH | |||
| 使用環境照度 | 白熾燈： 受光面照度3,000lx以下 | |||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間(注4) | |||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表(注4) | |||
| 耐振動 | 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | |||
| 耐沖擊 | 加速度98m/s2(約10G) XYZ方向各5次 | |||
| 投光元件 |
紅色LED (調制式) |
藍色LED (調制式) |
綠色LED (調制式) |
|
| 投光波峰波長 | 650nm | 470nm | 525nm | |
| 材質 | 外殼： 耐熱ABS、外罩： 聚碳酸酯 | |||
| 連接方式 | 連接器連接式(注5) | |||
| 配線長度 | 0.3mm2以上的電纜全長可延長至100m | |||
| 重量 | 本體重量：約15g、包裝重量：約20g | |||
(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：指針部的紅色背景光在接通電源和調整靈敏度時會(huì )比通常亮度更高。
(注3)：電源接通時，防干擾設定將自動設定投光定時。
(注4)：耐電壓和絕緣電阻值僅適用于放大器單件。
(注5)： 不附帶單觸式電纜。請務必使用另售的單觸式電纜。
母電纜(3芯)：CN-73-C1(電纜長1m)、CN-73-C2(電纜長2m)、CN-73-C5(電纜長5m)
子電纜(1芯)：CN-71-C1(電纜長1m)、CN-71-C2(電纜長2m)、CN-71-C5(電纜長5m)
放大器 [PNP型]
| 種類 | PNP輸出 | |||
| 紅色LED | 藍色LED | 綠色LED | ||
| 型號 | FX-311P | FX-311BP | FX-311GP | |
| 電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | |||
| 消耗功率 | 840mW以下(電源電壓24V時，消耗電流35mA以下) | |||
| 輸出 |
PNP開路集電極晶體管 ?最大源電流：100mA(連接5臺以上時為50mA) ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：1.5V以下 (源電流為100mA時，連接5臺以上時為50mA) |
|||
| 輸出動作 | 可用切換開關選擇入光時ON/非入光時ON | |||
| 短路保護 | 配備 | |||
| 反應時間 |
<紅色LED型> 250μs以下(S-D/STD)、2ms以下(LONG) 通過切換開關選擇 <藍色LED/綠色LED型> 150μs以下(FAST)、250μs以下(STD)、2ms以下(LONG) 通過切換開關選擇 |
|||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | |||
| 安定指示燈 | 綠色LED(穩定入光時、穩定非入光時亮起) | |||
| 靈敏度調節器 | 帶指示器(指針部分：紅色背景光)的12回轉調節器(注2) | |||
| 定時器功能 | 配備斷開延遲定時器，可選擇有效(約10ms或40ms)/或無效 | |||
| 自動防干擾功能 | 配備(最多可緊貼安裝4個光纖頭)(注3) | |||
|
環 境 性 能 |
使用環境溫度 |
-10?+55℃(4?7臺連接時：-10?+50℃、連接8?16臺時：-10?+45℃) (注意不可結露、結冰)、存儲時：-20?+70℃ |
||
| 使用環境濕度 | 35?85%RH、存儲時： 35?85%RH | |||
| 使用環境照度 | 白熾燈： 受光面照度3,000lx以下 | |||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間(注4) | |||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表(注4) | |||
| 耐振動 | 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | |||
| 耐沖擊 | 加速度98m/s2(約10G) XYZ方向各5次 | |||
| 投光元件 |
紅色LED (調制式) |
藍色LED (調制式) |
綠色LED (調制式) |
|
| 投光波峰波長 | 650nm | 470nm | 525nm | |
| 材質 | 外殼：耐熱ABS、外罩：聚碳酸酯 | |||
| 連接方式 | 連接器連接式(注5) | |||
| 配線長度 | 0.3mm2以上的電纜全長可延長至100m | |||
| 重量 | 本體重量：約15g、包裝重量：約20g | |||
(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：指針部的紅色背景光在接通電源和調整靈敏度時會(huì )比通常亮度更高。
(注3)：電源接通時，防干擾設定將自動設定投光定時。
(注4)：耐電壓和絕緣電阻值僅適用于放大器單件。
(注5)： 不附帶單觸式電纜。請務必使用另售的單觸式電纜。
母電纜(3芯)：CN-73-C1(電纜長1m)、CN-73-C2(電纜長2m)、CN-73-C5(電纜長5m)
子電纜(1芯)：CN-71-C1(電纜長1m)、CN-71-C2(電纜長2m)、CN-71-C5(電纜長5m)
尺寸圖
- 單位mm

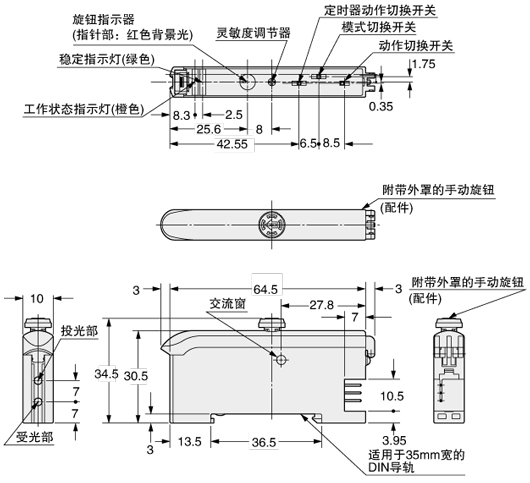

FX-311□
FX-311□P
|
CN-73-C1 CN-73-C2
CN-73-C5
|

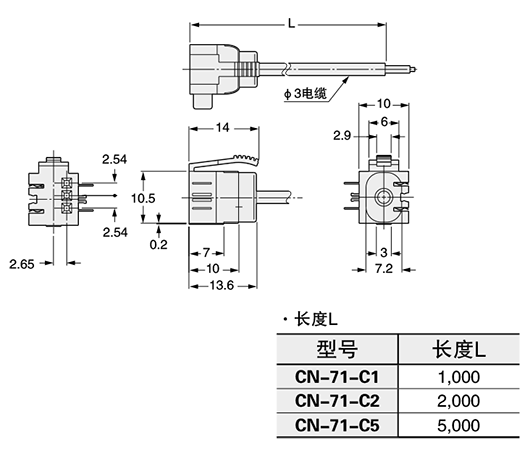

CN-71-C1
CN-71-C2
CN-71-C5
子電纜(另售)
|

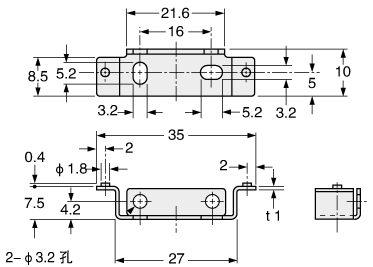

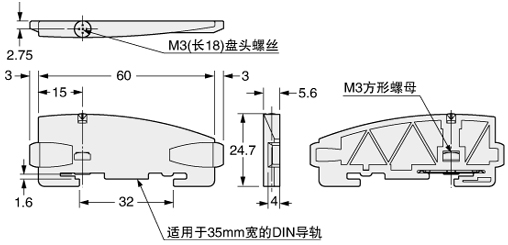

MS-DIN-2
|
MS-DIN-E
尾盤(另售)
|
用途
|
|
|
可選件
|
|
|
|||||||||
其它
關于其它可選件、詳細請參考「光纖可選件」和「光纖用透鏡」各頁面。
