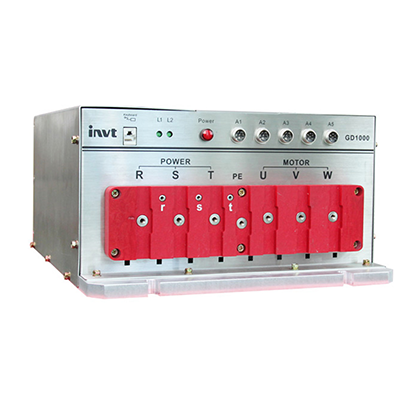

Goodrive1000系列煤機專用變頻器
GD1000 系列煤機專用變頻器是一款結構精巧、性能優越的變頻傳動單元，廣泛應用于礦山行業采煤機、連采機、梭車等綜采設備。
編 號：10616726714
型 號：Goodrive1000系列煤機專用變頻器
品 牌： INVT（英威騰）
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 詳細規格
- 產品尺寸
- 可選件
GD1000 系列煤機專用變頻器是一款結構精巧、性能優越的變頻傳動單元，廣泛應用于礦山行業采煤機、連采機、梭車等綜采設備。
● 完美融合煤機設備集成一體化設計 節約空間；
● 界面清晰操作直觀簡便；
● 專業嚴苛震動測試抗震性能優越；
● 表貼結構安裝方便快捷；
● 專業驅動技術保證核心性能；
● 多重保護無憂運行。
| 產品類型 | GD1000-01系列 | GD1000-31系列 | |
| 功能描述 | 規格指標 | ||
| 輸入 | 額定輸入電壓(V) | AC 3PH 1140v（-15%~+15%） | |
| 額定輸入頻率 | 50Hz/60Hz，允許范圍47~63Hz | ||
| 額定輸入效率(%) | 98%以上 | ||
| 額定輸入功率因素(%) | 0.85以上 | 0.99以上 | |
| 輸出 | 額定輸出電壓(V) | 0~輸入電壓 | |
| 輸出頻率 | 0~400Hz | ||
| 運行控制特性 | 控制方式 | V/F（擁有V/F分離功能），開環矢量，閉環矢量 | |
| 電機參數自學習 | 支持電機靜止自學習、旋轉自學習 | ||
| 調速范圍 | 閉環矢量：1:1000；開環矢量：1:100 | ||
| 速度控制精度 | 閉環矢量：±0.1%最高速度；開環矢量：±0.5%最高速度 | ||
| 速度波動 | ±0.3%（開環矢量控制）；±0.1%（閉環矢量控制） | ||
| 轉矩控制精度 | 10%（開環矢量控制）；5%（閉環矢量控制） | ||
| 起動轉矩 | 0.5Hz 150%（開環矢量控制）；零頻 180%（閉環矢量控制） | ||
| 直流制動 | 啟動時直流制動，停機時直流制動 | ||
| 過載能力 | 150%額定電流60s，180%額定電流10s | ||
| 保護功能 | 電機過熱保護、過載保護、過壓保護、欠壓保護、輸入缺相保護、輸出缺相保護、過流保護、過熱保護、過壓失速保護、過流失速保護、短路保護等多種保護功能 | ||
| 外圍接口 | 模擬輸入 | 1路（AI1、AI2）0~10V/0~20mA | |
| 模擬輸出 | 2路（AO1、AO2）-10~10V /-20~20mA | ||
| 數字輸入 | 標配5路數字量輸入 | ||
| 數字量輸出 | 標配2路繼電器輸出，觸電容量：3A/AC250V，1A/DC30V | ||
| 通訊方式 | 標配485通訊（MODBUS協議），選配CAN、光纖、Profibus-DP | ||
| 其他 | 鍵盤 | LCD顯示 | |
| 運行環境溫度 | -10℃~+40℃，40℃以上需降額使用 | ||
| 相對濕度 | 5%~95% | ||
| 存儲溫度 | -40℃~+70℃ | ||
| 海拔高度 | 低于1000米，1000米以上降額使用，每升高100米降額1% | ||
| 防護等級 | IP00 | ||
| 配置 | 全系列標配輸入電抗器，選配輸入濾波器、輸出電抗器、輸出濾波器 | ||
| 產品類型 | GD1000-01系列 | GD1000-31系列 | |
| 功能描述 | 規格指標 | ||
| 輸入 | 額定輸入電壓(V) | AC 3PH 1140v（-15%~+15%） | |
| 額定輸入頻率 | 50Hz/60Hz，允許范圍47~63Hz | ||
| 額定輸入效率(%) | 98%以上 | ||
| 額定輸入功率因素(%) | 0.85以上 | 0.99以上 | |
| 輸出 | 額定輸出電壓(V) | 0~輸入電壓 | |
| 輸出頻率 | 0~400Hz | ||
| 運行控制特性 | 控制方式 | V/F（擁有V/F分離功能），開環矢量，閉環矢量 | |
| 電機參數自學習 | 支持電機靜止自學習、旋轉自學習 | ||
| 調速范圍 | 閉環矢量：1:1000；開環矢量：1:100 | ||
| 速度控制精度 | 閉環矢量：±0.1%最高速度；開環矢量：±0.5%最高速度 | ||
| 速度波動 | ±0.3%（開環矢量控制）；±0.1%（閉環矢量控制） | ||
| 轉矩控制精度 | 10%（開環矢量控制）；5%（閉環矢量控制） | ||
| 起動轉矩 | 0.5Hz 150%（開環矢量控制）；零頻 180%（閉環矢量控制） | ||
| 直流制動 | 啟動時直流制動，停機時直流制動 | ||
| 過載能力 | 150%額定電流60s，180%額定電流10s | ||
| 保護功能 | 電機過熱保護、過載保護、過壓保護、欠壓保護、輸入缺相保護、輸出缺相保護、過流保護、過熱保護、過壓失速保護、過流失速保護、短路保護等多種保護功能 | ||
| 外圍接口 | 模擬輸入 | 1路（AI1、AI2）0~10V/0~20mA | |
| 模擬輸出 | 2路（AO1、AO2）-10~10V /-20~20mA | ||
| 數字輸入 | 標配5路數字量輸入 | ||
| 數字量輸出 | 標配2路繼電器輸出，觸電容量：3A/AC250V，1A/DC30V | ||
| 通訊方式 | 標配485通訊（MODBUS協議），選配CAN、光纖、Profibus-DP | ||
| 其他 | 鍵盤 | LCD顯示 | |
| 運行環境溫度 | -10℃~+40℃，40℃以上需降額使用 | ||
| 相對濕度 | 5%~95% | ||
| 存儲溫度 | -40℃~+70℃ | ||
| 海拔高度 | 低于1000米，1000米以上降額使用，每升高100米降額1% | ||
| 防護等級 | IP00 | ||
| 配置 | 全系列標配輸入電抗器，選配輸入濾波器、輸出電抗器、輸出濾波器 | ||
